Pytanie

W przypadku konkretnego wzoru kombinacji chciałbym uwzględnić przypadek obciążenia ze współczynnikiem kombinacji odbiegającym od normy. Jak mogę postępować?


Odpowiedź:

Najpierw należy zastanowić się, czy nie jest łatwiejsze, jeśli chodzi o różne wzory na kombinacje, ręczne tworzenie kombinacji obciążeń, oprócz kombinacji wygenerowanych automatycznie. W przypadku kilku kombinacji obciążeń można je szybko utworzyć. Jeżeli jednak nakład pracy jest znaczny ze względu na wiele przypadków obciążeń, można postępować w następujący sposób:

Przykład

W przypadku kombinacji wyrażeń „trzęsienie ziemi” zgodnie z EN 1990, w przypadku śniegu (≤ 1000 m) należy przyjąć 0,5 zamiast2 = 0,0. W przypadku sytuacji obliczeniowej „Stała/przejściowa“ wartość ψ2 powinna być jednak przyjmowana jako 0,0 zgodnie z normą.

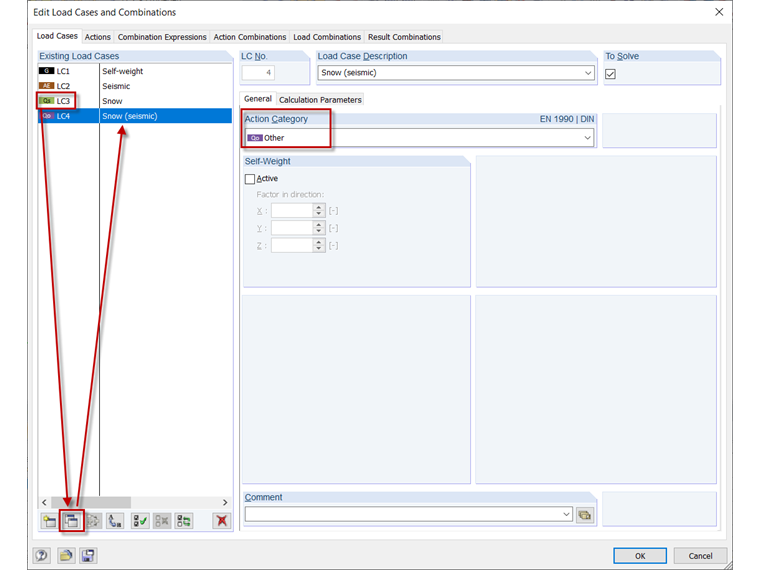

Aby uwzględnić różne wartości dla obu reguł kombinacji, należy skopiować przypadek obciążenia śniegiem i zmienić kategorię oddziaływania kopiowanego przypadku obciążenia na „Inne” (patrz rysunek 01).

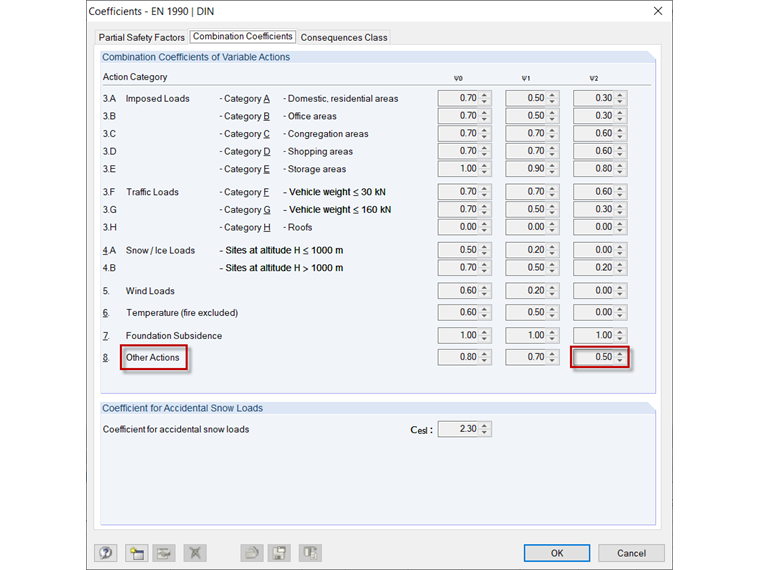

Dla tej kategorii oddziaływania domyślnie ustawiony jest współczynnik kombinacji ψ2 na 0,5 (patrz Rysunek 02).

Jeżeli potrzebna jest inna wartość, można wybrać inną, odpowiednią dla kopiowanego przypadku obciążenia kombinację oddziaływań. Jeżeli nie istnieje kategoria oddziaływań spełniająca wymaganą wartość, można utworzyć normę zdefiniowaną przez użytkownika. Opis, jak to zrobić, znajdziecie pod linkiem pod tym FAQ.

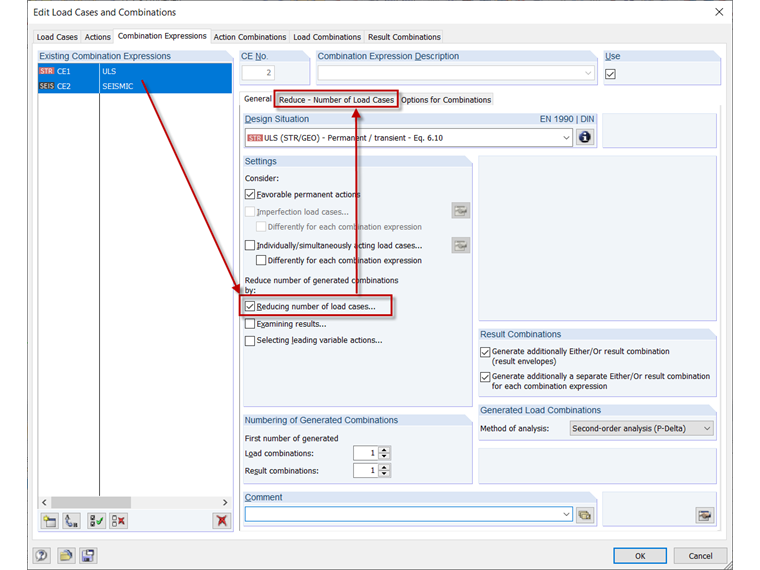

Aby uniknąć superpozycji przypadku obciążenia 3 i przypadku obciążenia 4 pokazanej na rysunku 01, odpowiedni przypadek obciążenia należy wykluczyć z wyrażeń kombinacji. W tym celu należy użyć funkcji „Zredukować liczbę przypadków obciążeń ...” (patrz Rysunek 03).

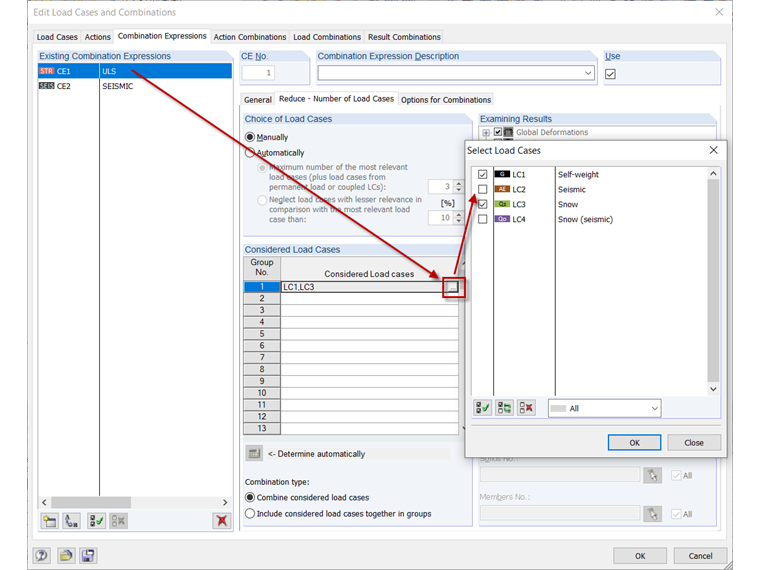

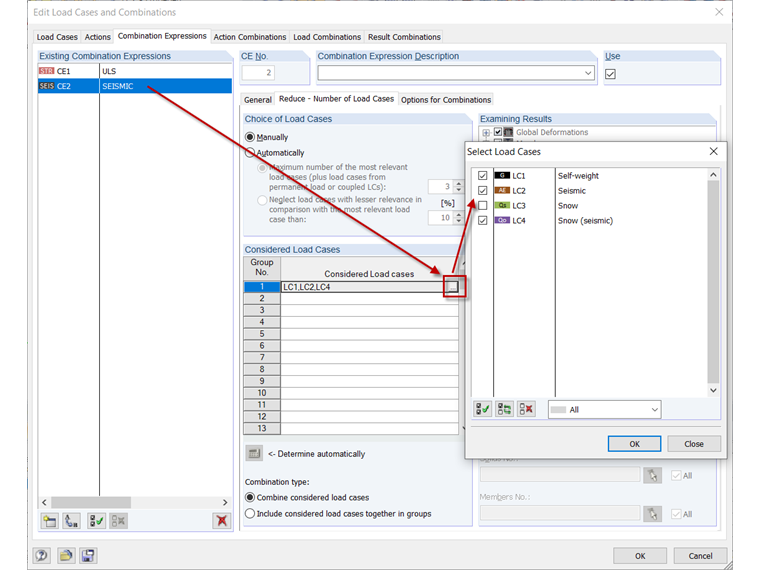

Następnie można przydzielić przypadki obciążeń, które mają zostać połączone, za pomocą odpowiednich wyrażeń kombinacji (patrz Rysunek 04 i Rysunek 05).

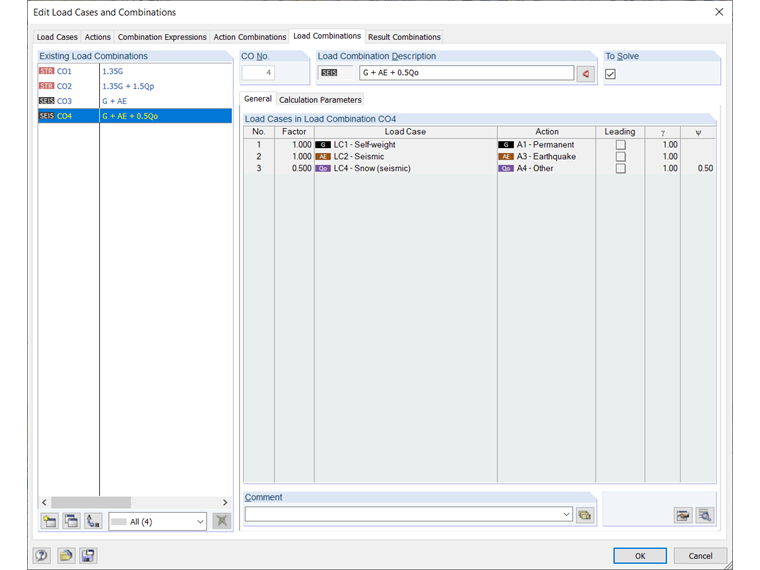

Teraz otrzymujesz żądane kombinacje obciążeń (patrz rysunek 06).
