Para una regla de combinación específica, me gustaría considerar un caso de carga con un coeficiente de combinación que se desvíe de la norma. ¿Cómo puedo proceder?

Respuesta

Primero, debe considerar si no es más fácil para la regla de combinación diferente definir las combinaciones de carga manualmente además de las combinaciones generadas automáticamente: Si solo hay unas pocas combinaciones de carga, se pueden crear rápidamente. Sin embargo, si el esfuerzo es demasiado grande debido a muchos casos de carga, puede proceder de la siguiente manera:

Ejemplo

Para la regla de combinación "terremoto" según EN 1990, la nieve (≤ 1000 m) se debe considerar con 0,5 en lugar de ψ2 = 0,0. Sin embargo, para la situación de cálculo "Permanente/Temporal", se considera que soll2 es 0,0 según la norma.

Para considerar valores diferentes para las dos reglas de combinación, es necesario copiar el caso de carga de nieve y cambiar la categoría de acción del caso de carga copiada a "Otro" (ver Figura 01).

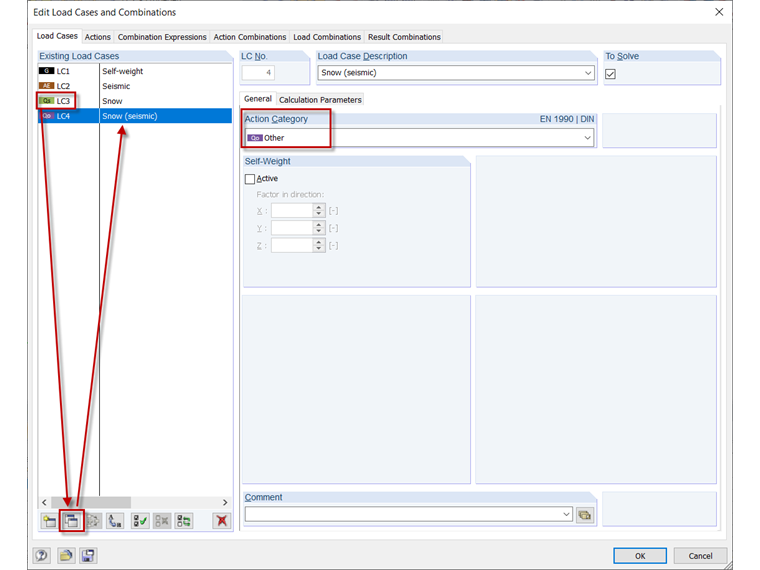

Figura 01 - Copiar caso de carga y asignar categoría de acción

De forma predeterminada, el factor de combinación ψ2 se almacena con 0,5 para esta categoría de acción (ver figura 02).

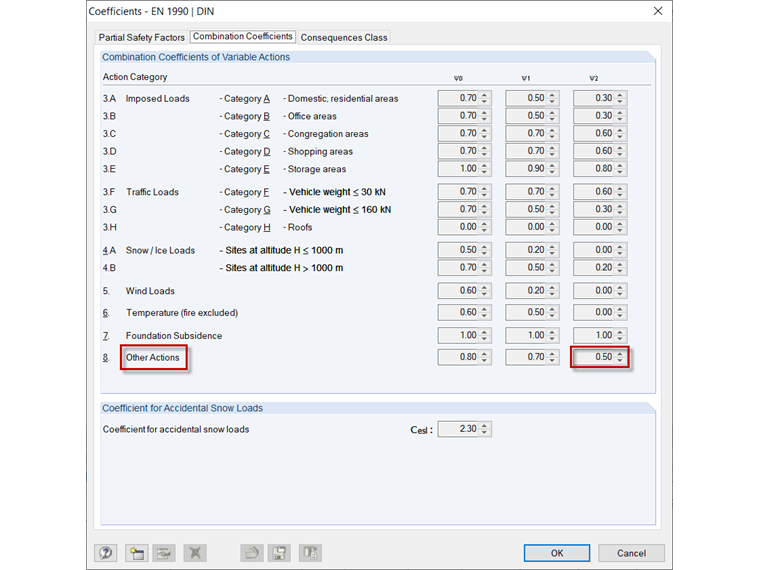

Figura 02 - coeficientes de combinación

Si necesita un valor diferente, puede seleccionar una combinación de acciones diferente y adecuada para el caso de carga copiado. Si no hay una categoría de acción que cumpla con el valor deseado, puede crear un estándar definido por el usuario. Puede encontrar la descripción de cómo hacerlo en el enlace debajo de esta FAQ.

Para evitar la superposición del caso de carga 3 y el caso de carga 4 mostrados en la figura 01, se debe excluir el caso de carga respectivo en las expresiones de combinación. Para hacer esto, use la función "Reducir el número de casos de carga ..." (ver Figura 03).

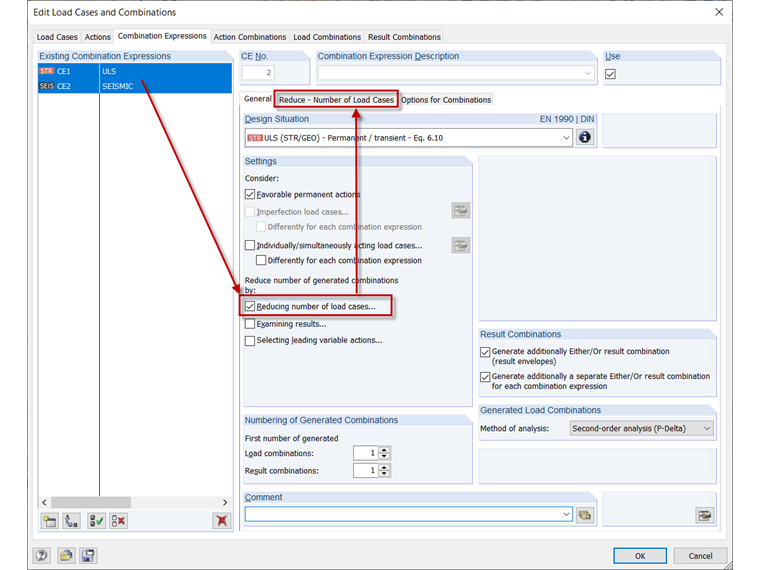

Figura 03 - reduciendo el número de casos de carga

Luego, puede asignar los casos de carga para que se combinen con las expresiones de combinación respectivas (ver figura 04 y figura 05).

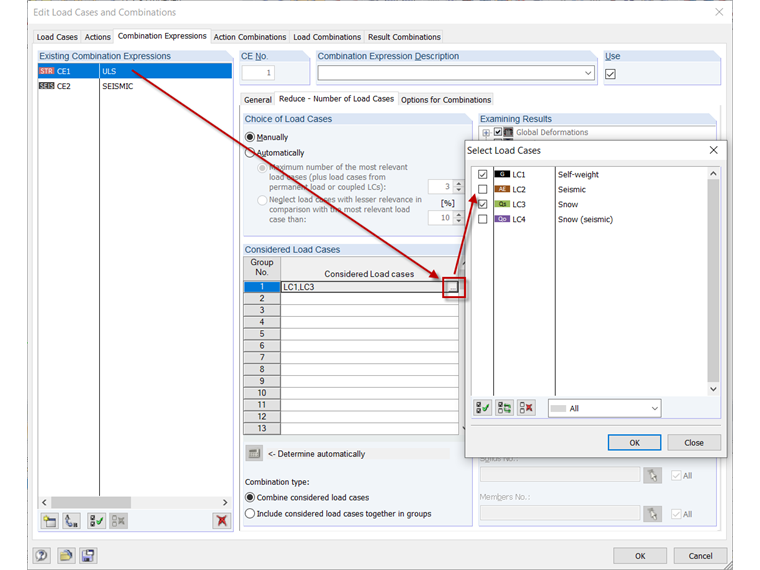

Figura 04 - Configuración para la situación de diseño permanente/temporal

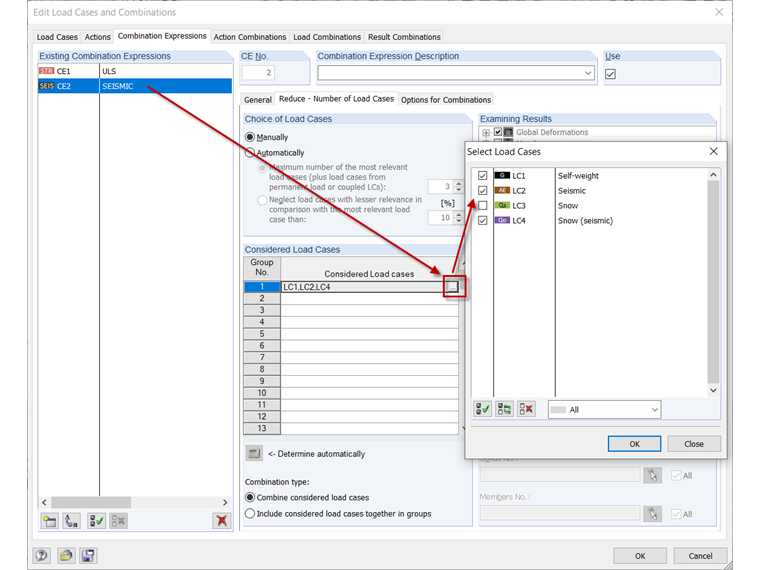

Figura 05 - Escenario para la situación del diseño sísmico

Ahora recibe las combinaciones de carga deseadas (ver figura 06).

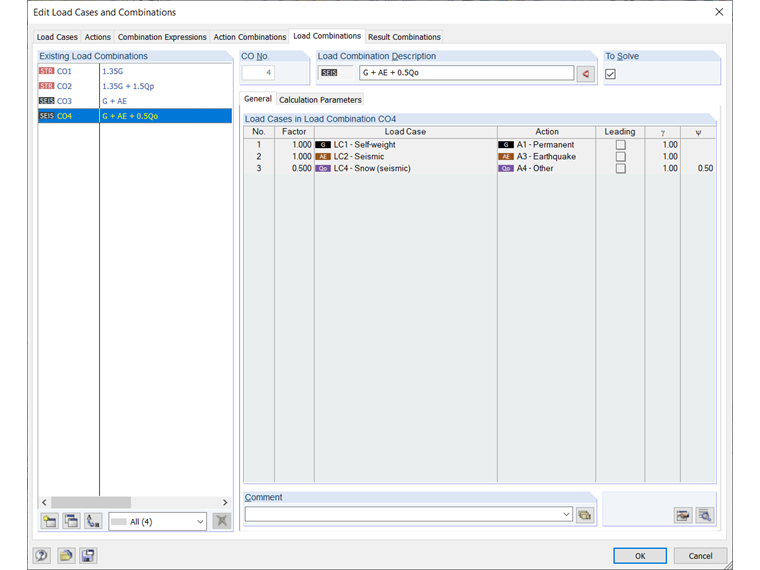

Figura 06 - Combinaciones de carga completamente generadas
