Да, это возможно, но только в RFEM 5. К сожалению, в программе RSTAB 8 данная функция недоступна.

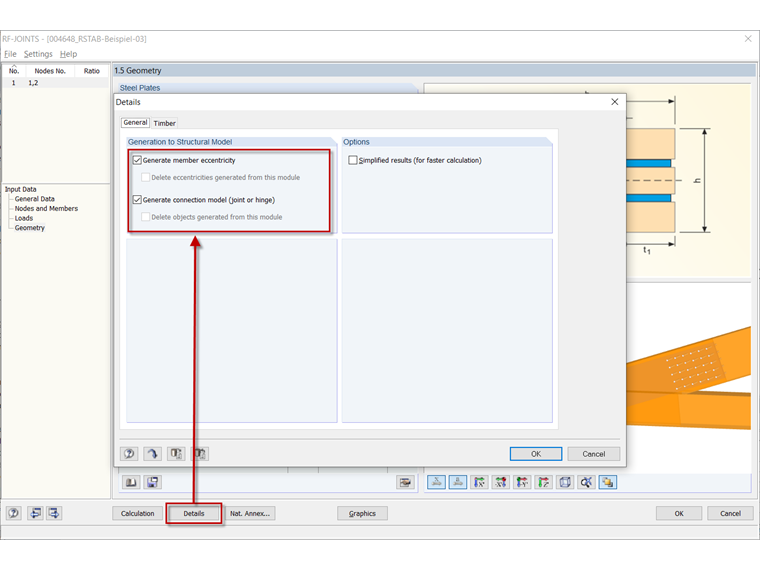

Чтобы использовать экспорт жесткости, необходимо активировать соответствующие функции в разделе «Подробности», как показано на Рисунке 01. Таким образом, жесткости экспортируются в RFEM перед расчетом, а внутренние силы рассчитываются с учетом жестких соединений. Однако дальнейшая конструктивная модель не создается, а модифицируется существующая.
При запуске расчета RF-JOINTS эксцентриситет и соединение передаются в RFEM в качестве свойств стержня, а также в программе RFEM создаются узловые высвобождения. Эту информацию можно найти в таблицах RFEM «1.14 Шарниры стержней», «1.15 Эксцентриситеты стержней», «Высвобождения узлов 1,24» и «1.30 Соединения». Затем с помощью модифицированной модели определяются внутренние силы для расчетных проверок.
Существуют параметры экспорта для всех стержней, для которых можно задать эксцентриситеты и шарниры. Если в модели уже есть стержни с шарнирами или фермы, то дополнительные соединительные шарниры могут привести к нестабильности в расчете. Поэтому перед закрытием диалогового окна появляется соответствующее сообщение.
В разделе «Загрузки» в конце этого FAQ вы найдете пример, в котором экспорт жесткости показан только для узла карниза. Если вы хотите учесть жесткость крепежных элементов, всегда нужно определять все соединения.
