Ano, je to možné, ale pouze v programu RFEM 5. Tato funkce bohužel není v programu RSTAB 8 k dispozici.

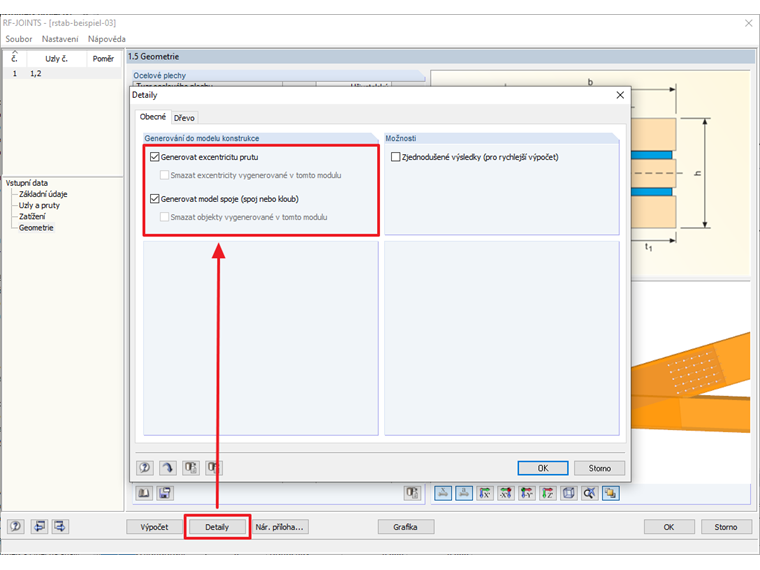

Aby bylo možné použít export tuhostí, je nutné v detailech aktivovat volby podle Obrázku 01. Tuhosti se tak před výpočtem vyexportují do programu RFEM a také se spočítají vnitřní síly se zohledněním poddajných přípojů. Přitom však nevzniká další statický model, ale upraví se model již existující.
Při spuštění výpočtu v RF-JOINTS se excentricita a spojení převedou do programu RFEM jako vlastnost prutu, kde se také vygenerují uzlová uvolnění. Tyto informace najdete v tabulkách "1.14 Klouby na koncích prutů", "1.15 Excentricity prutů", "1.24 Uzlová uvolnění" a "1.30 Přípoje". Vnitřní síly pro posouzení se poté stanoví pomocí upraveného modelu.
Možnosti exportu jsou k dispozici pro všechny pruty, pro které lze definovat excentricity a klouby. Pokud se v modelu již vyskytují pruty s klouby nebo příhradové pruty, měly by další klouby přípoje za následek nestabilitu při výpočtu. Proto se před zavřením dialogu zobrazí příslušné upozornění.
V sekci Ke stažení na konci této FAQ najdete příklad, kde je vidět export tuhostí pouze pro uzel okapu. Pokud chcete zohlednit poddajnost spojovacích prostředků, měli byste definovat všechny přípoje.
