Sì, è possibile, ma solo in RFEM 5. Sfortunatamente, questa funzione non è disponibile in RSTAB 8.

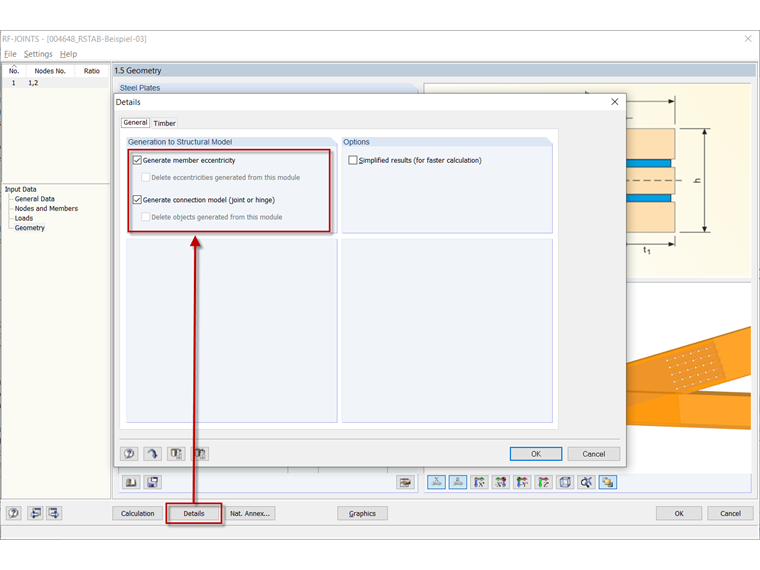

Per utilizzare l'esportazione delle rigidezze, è necessario attivare le opzioni corrispondenti in Dettagli come mostrato nell'immagine 01. Pertanto, le rigidezze vengono esportate in RFEM prima del calcolo e le forze interne vengono calcolate, tenendo conto dei collegamenti rigidi. Tuttavia, non viene creato nessun altro modello strutturale, ma il modello esistente viene modificato.
Quando si avvia il calcolo di RF-JOINTS, l'eccentricità e il collegamento vengono trasferiti a RFEM come proprietà dell'asta e anche gli svincoli nodali vengono generati in RFEM. Queste informazioni sono disponibili nelle tabelle di RFEM "1.14 Cerniere delle aste", "1.15 Eccentricità delle aste", "1.24 Svincoli nodali" e "1.30 Collegamenti". Le forze interne per le verifiche di progetto sono quindi determinate con il modello modificato.
Sono disponibili opzioni di esportazione per tutte le aste per le quali è possibile definire le eccentricità e i vincoli interni. Se ci sono già aste con cerniere o se ci sono travi reticolari nel modello, le cerniere di collegamento aggiuntive porterebbero a instabilità nel calcolo. Pertanto, un messaggio corrispondente apparirà prima di chiudere la finestra di dialogo.
Sotto i download alla fine di questa FAQ, è possibile trovare un esempio in cui l'esportazione della rigidezza è mostrata solo per il nodo di gronda. Se si desidera considerare la rigidezza degli elementi di fissaggio, è necessario definire sempre tutti i collegamenti.
