Oui, cette opération est possible, mais uniquement dans RFEM 5. Cette fonction n'est malheureusement pas disponible dans RSTAB 8.

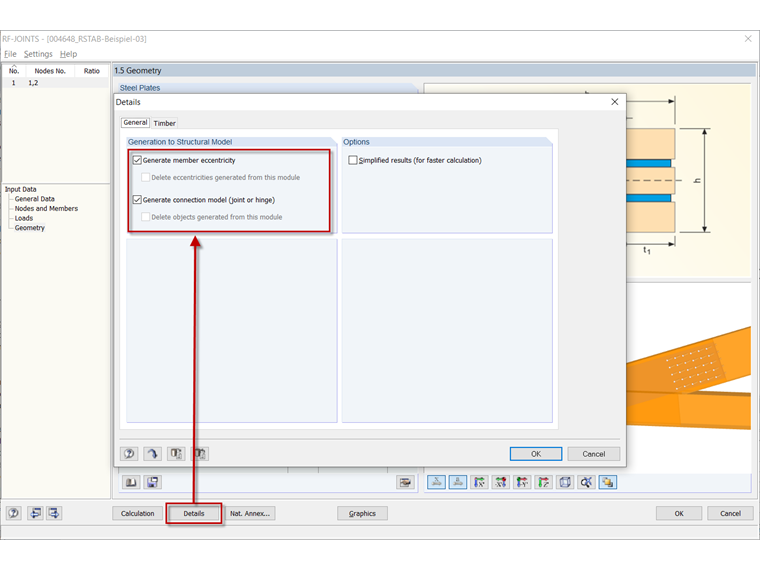

Pour utiliser l'export des rigidités, il est nécessaire d'activer les options correspondantes dans les Détails, comme le montre la Figure 01. Ainsi, les rigidités sont exportées vers RFEM avant le calcul et les efforts internes sont calculés en considérant les assemblages semi-rigides. Aucun autre modèle structurel n'est cependant créé, mais le modèle existant est modifié.
Lorsque vous lancez le calcul de RF-JOINTS, l'excentricité et l'assemblage sont transférés dans RFEM sous forme de propriétés de barre et les libérations nodales sont également générées dans RFEM. Ces informations sont disponibles dans les tableaux RFEM « 1.14 Articulations de barre », « 1.15 Excentrements de barre », « 1.24 Libérations nodales » et « 1.30 Assemblages ». Les efforts internes pour les vérifications sont ensuite déterminés avec le modèle modifié.
Il existe des options d'exportation pour toutes les barres pour lesquelles vous pouvez définir des excentricités et des articulations. Si le modèle contient déjà des barres avec des articulations ou des treillis, les articulations supplémentaires peuvent entraîner des instabilités dans le calcul. Par conséquent, un message correspondant s'affiche avant la fermeture de la boîte de dialogue.
Dans la section Téléchargements à la fin de cette FAQ, vous trouverez un exemple dans lequel l'exportation de la rigidité n'est affichée que pour le nœud d'avant-toit. Si vous souhaitez considérer la rigidité des organes d'assemblage, vous devez toujours définir tous les assemblages.
