Sí, es posible, pero solo en RFEM 5. Desafortunadamente, esta función no está disponible en RSTAB 8.

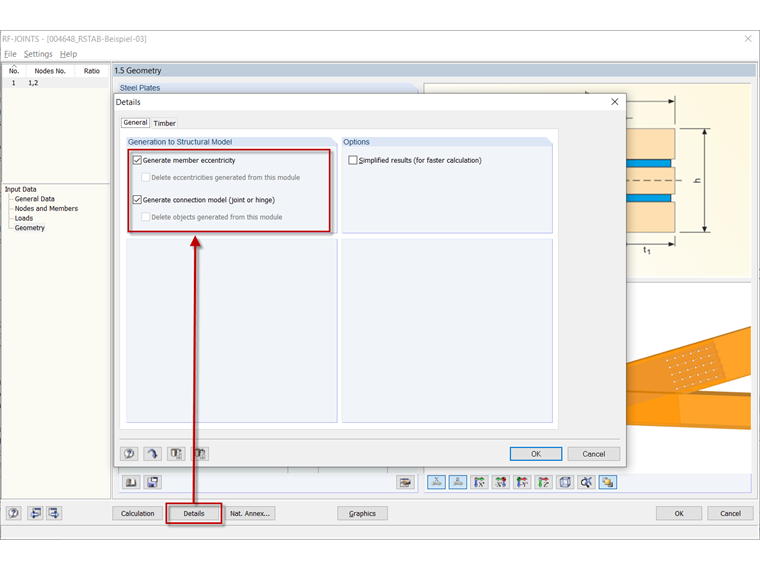

Para usar la exportación de rigideces, es necesario activar las opciones correspondientes en Detalles como se muestra en la Imagen 01. Por lo tanto, las rigideces se exportan a RFEM antes del cálculo y se calculan los esfuerzos internos, teniendo en cuenta las conexiones rígidas. Sin embargo, no se crea ningún otro modelo estructural, sino que se modifica el modelo existente.
Al iniciar el cálculo de RF-JOINTS, la excentricidad y la conexión se transfieren a RFEM como propiedades de la barra, y las liberaciones en los nudos también se generan en RFEM. Esta información se puede encontrar en las tablas de RFEM "1.14 Articulaciones de barra", "1.15 Excentricidades de barra", "1.24 Liberaciones en nudo" y "1.30 Conexiones". Los esfuerzos internos para las comprobaciones de cálculo se determinan con el modelo modificado.
Hay opciones de exportación para todas las barras para las que puede definir excentricidades y articulaciones. Si ya hay barras con articulaciones o si hay cerchas en el modelo, las articulaciones de conexión adicionales conducirían a inestabilidades en el cálculo. Por lo tanto, aparece el mensaje correspondiente antes de que se cierre el cuadro de diálogo.
En las descargas al final de esta pregunta frecuente, puede encontrar un ejemplo donde la exportación de rigidez solo se muestra para el nudo del alero. Si desea considerar la rigidez de los elementos de fijación, siempre debe definir todas las conexiones.
