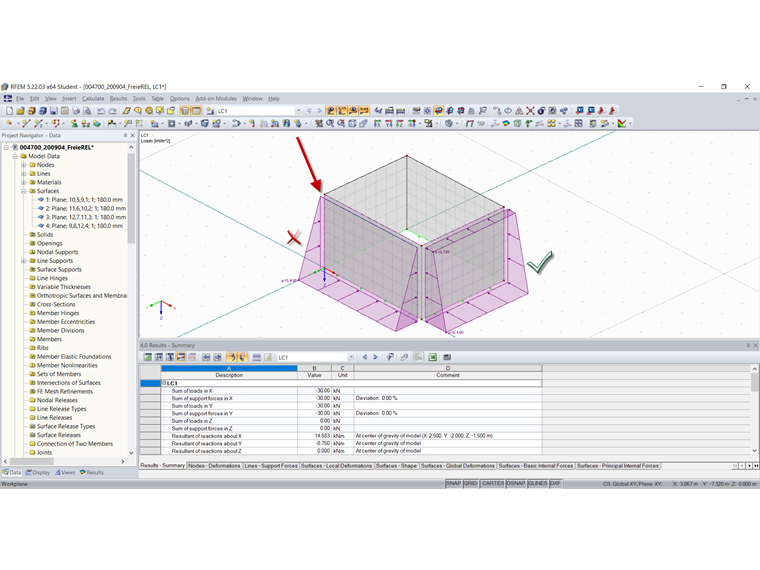

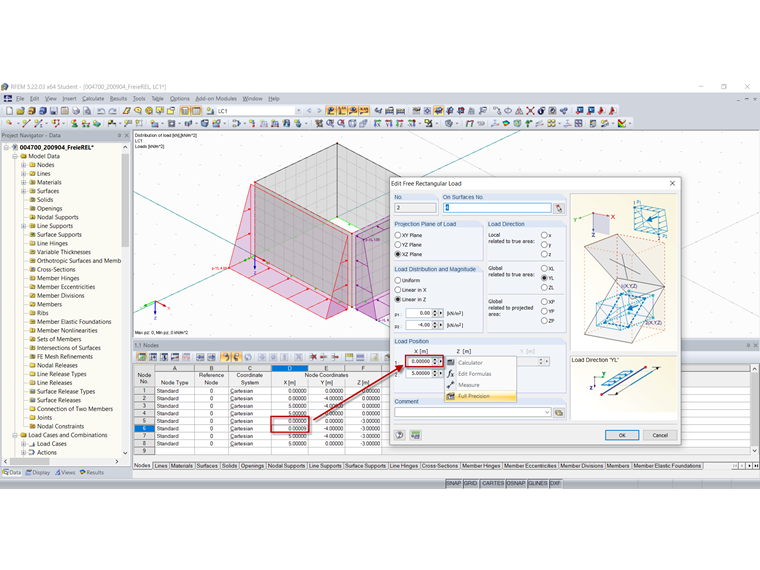

В вашей модели скорее всего возникли небольшие несоответствия в моделировании, из-за которых координаты узла отличаются от координат произвольных прямоугольных нагрузок, вследствие чего данные нагрузки отображаются неправильно.

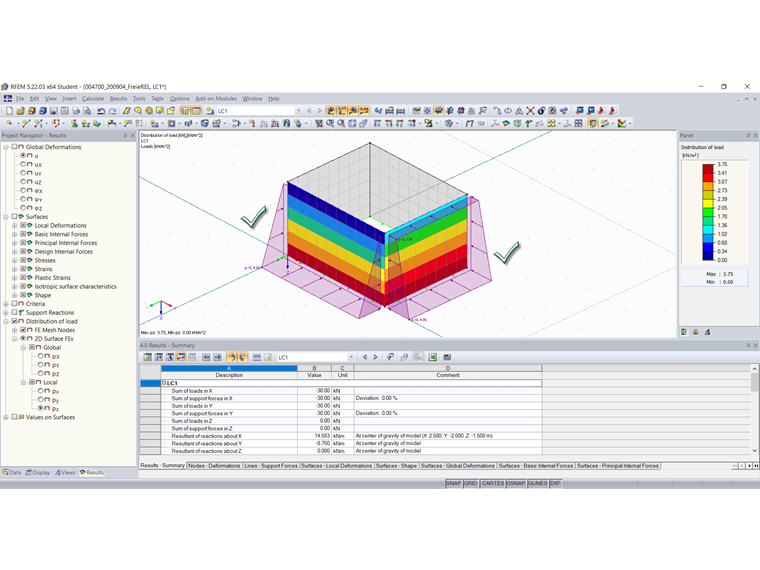

Потому проверьте, пожалуйста, снова всю свою модель и, при необходимости, внесите в нее соответствующие правки. После того, должны все нагрузки отображаться правильно.
