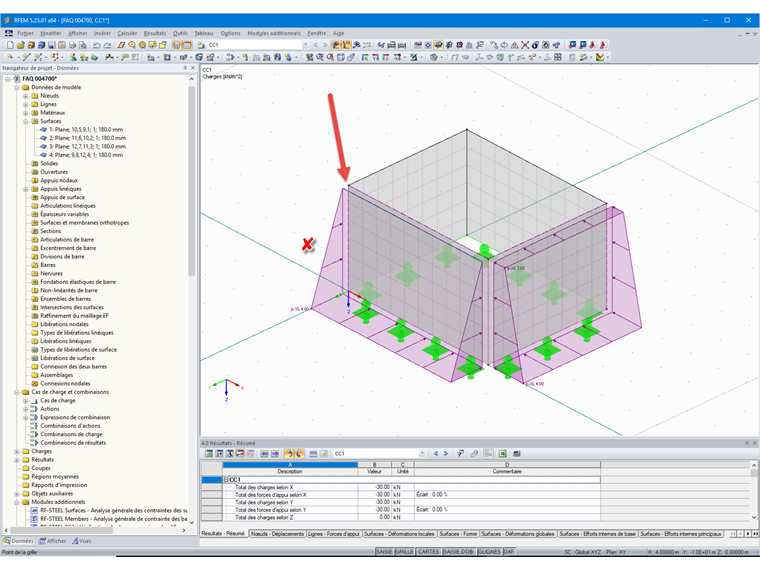

Il y a probablement de légères incohérences dans la modélisation. Par conséquent, les coordonnées des nœuds diffèrent des coordonnées des charges rectangulaires libres et les charges ne sont donc pas affichées correctement.

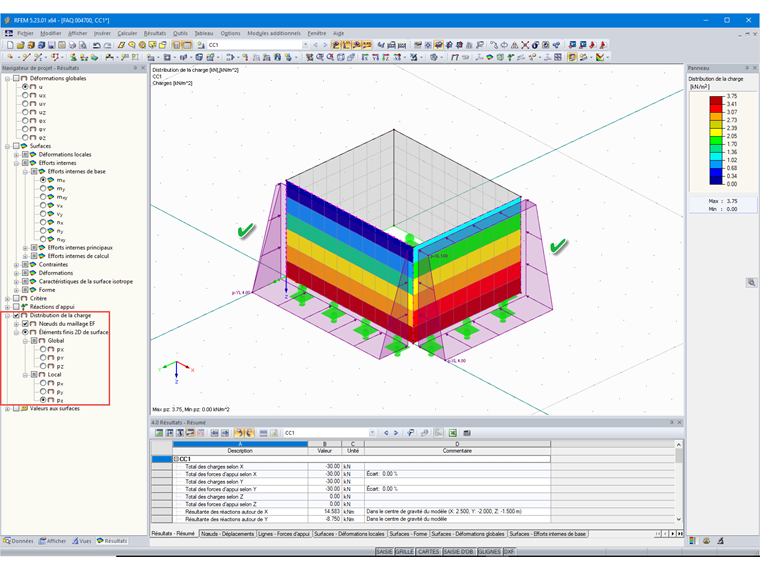

Veuillez vérifier votre modèle et le modifier en conséquence. Les charges doivent ensuite s'afficher comme prévu.
