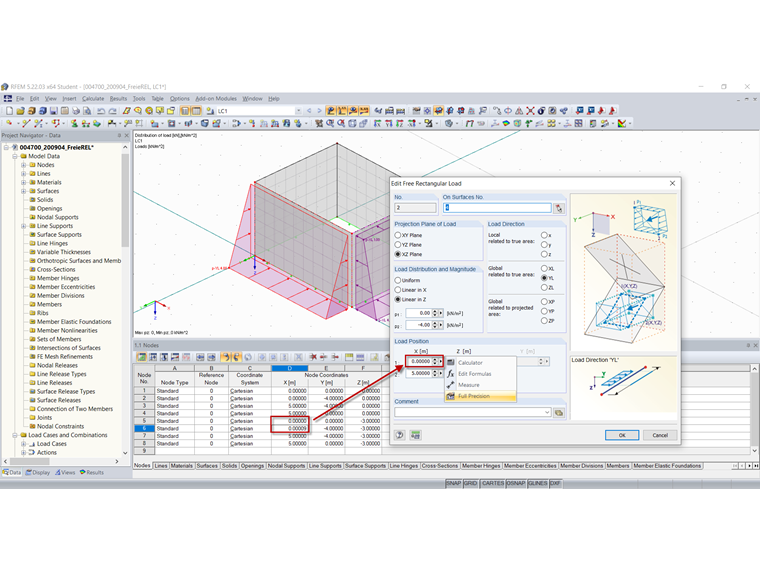

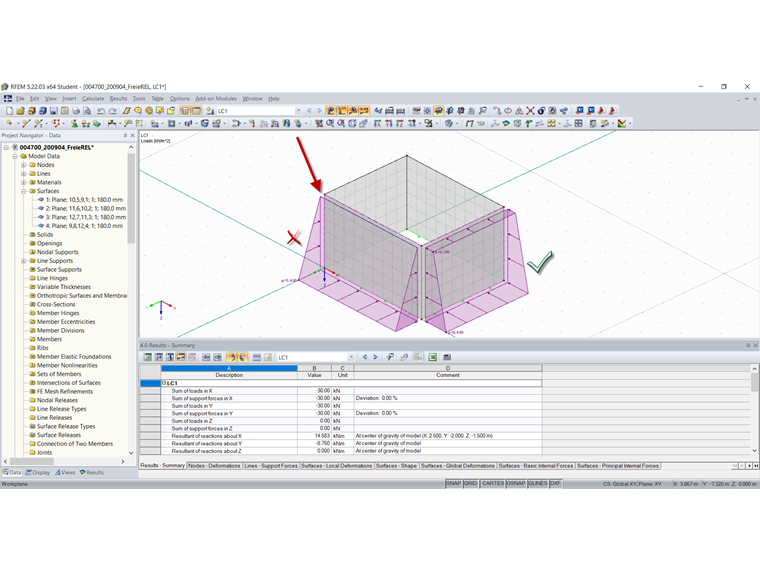

Probablemente hay pequeñas inconsistencias en el modelado de su modelo, por lo que las coordenadas de los nudos se desvían de las coordenadas de las cargas rectangulares libres y, por lo tanto, las cargas no se muestran correctamente.
Compruebe su modelo y corríjalo en consecuencia. Las cargas se deberían mostrar como se esperaba.
