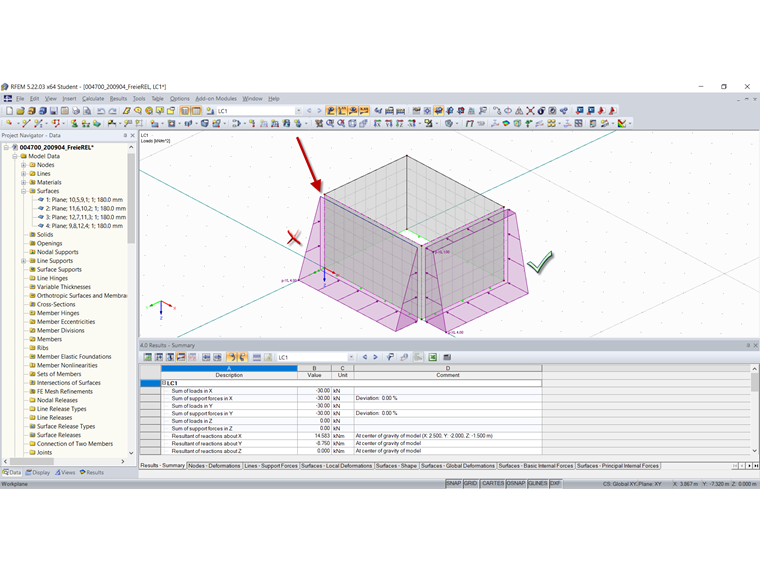

Prawdopodobnie w Państwa modelu występują niewielkie niezgodności, przez co współrzędne węzłów odbiegają od współrzędnych wolnych obciążeń prostokątnych, przez co obciążenia nie są wyświetlane prawidłowo.

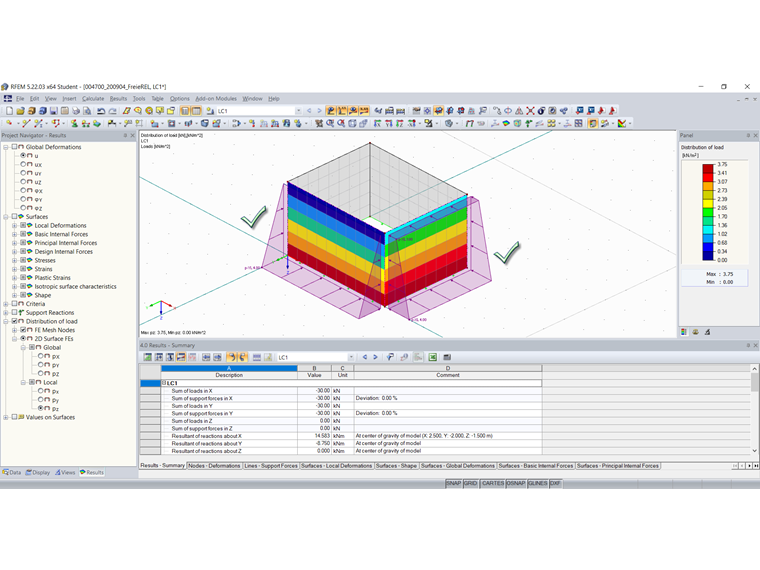

Proszę sprawdzić swój model i odpowiednio go poprawić. Obciążenia powinny być wówczas wyświetlane zgodnie z oczekiwaniami.
Pan Hoffmann jest odpowiedzialny za rozwój w dziedzinie analizy dynamicznej, konstrukcji membranowych i RWIND. Ponadto zapewnia wsparcie techniczne dla naszych klientów.
