Para modelar los pilares, nervios inferiores, nervios superiores, etc., puede usar barras para paneles de madera cubiertos por un lado.
Si el panel de madera está cubierto en ambos lados, se recomienda reemplazar las barras con superficies. Los pilares están articulados en el nervio superior e inferior. Luego, puede definir el recubrimiento.
Para superficies de madera, asegúrese de que se utiliza el modelo de material ortótropo.

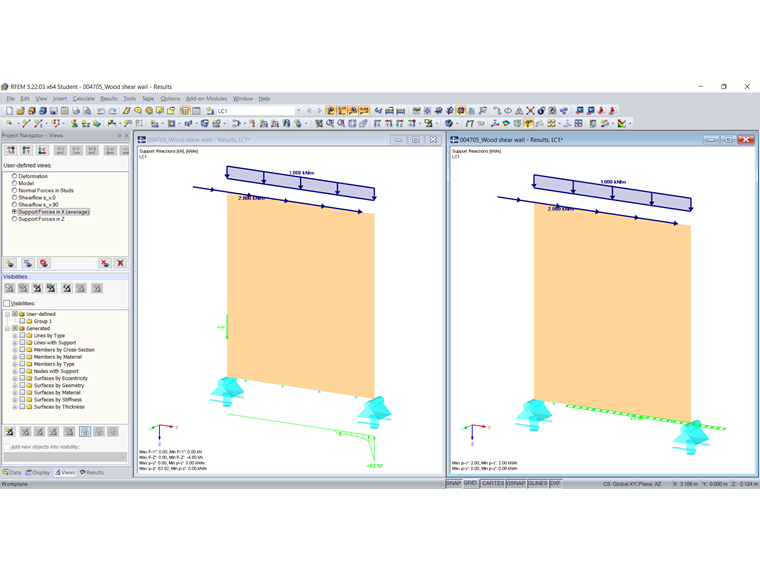

Al definir los apoyos, puede decidir si deben ser lineales o no lineales.
La flexibilidad de la conexión entre el recubrimiento y las barras se puede establecer utilizando liberaciones de línea. Los muelles se refieren a una longitud de 1 metro (kN/m/m = kN/m²), por lo que el módulo de desplazamiento del medio de fijación se debe multiplicar por el número de elementos de fijación por metro lineal.

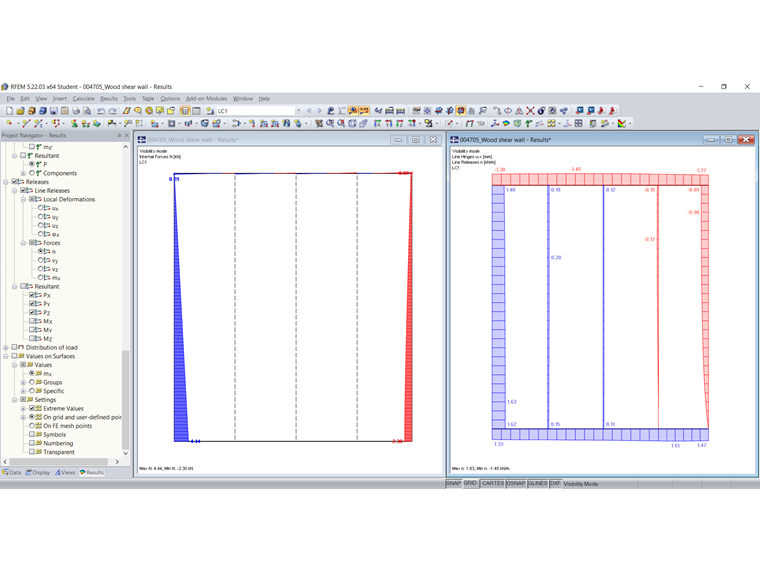

En el video, puede ver el procedimiento exacto. Primero muestra los resultados y luego el modelado.
