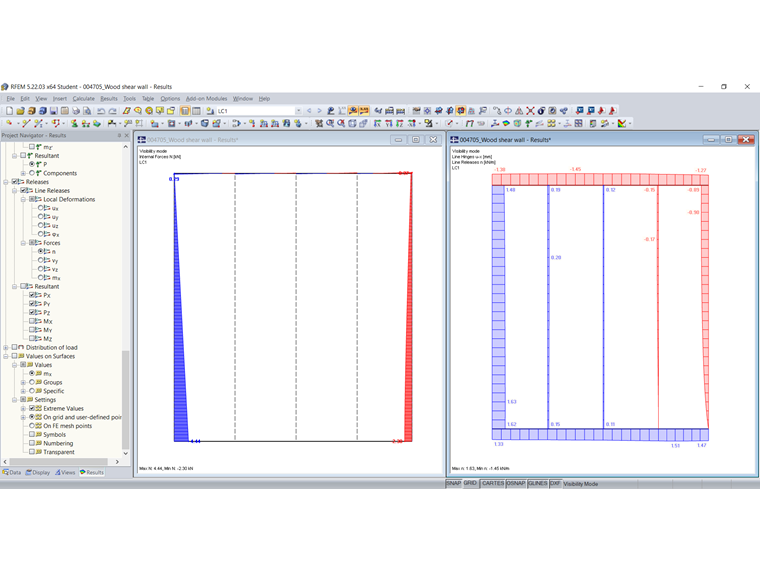

Do modelowania słupów, dolnych żeber, górnych żeber itd. można użyć prętów drewnianych paneli pokrytych jednostronnie.
Jeżeli płyta drewniana jest zakryta z obu stron, zaleca się zastąpienie prętów powierzchniami. Słupy są połączone przegubowo z górnym i dolnym żebrem. Następnie można zdefiniować krycie.
W przypadku powierzchni drewnianych należy upewnić się, że zastosowano ortotropowy model materiałowy.

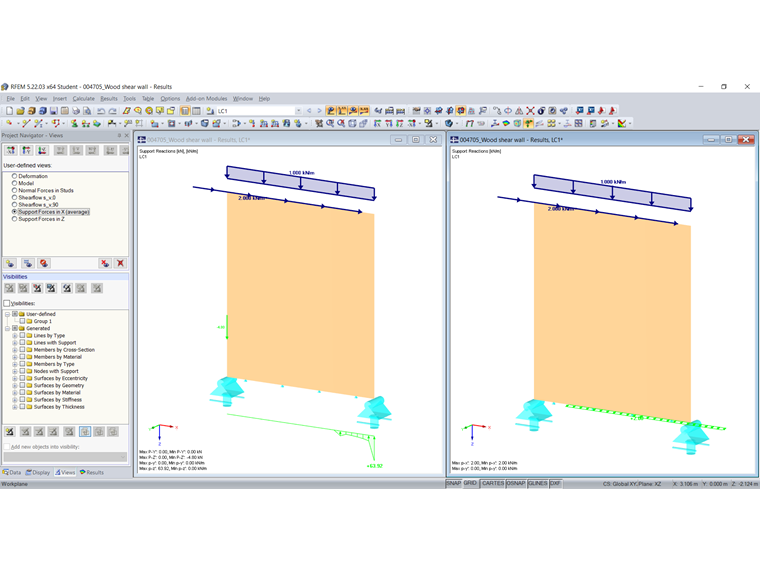

Podczas definiowania podpór można zdecydować, czy mają one być liniowe czy nieliniowe.

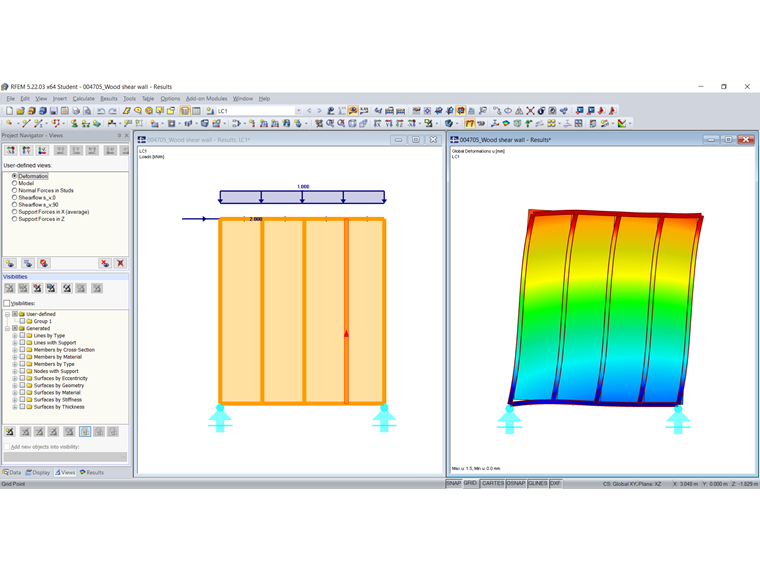

Elastyczność połączenia między przekryciem a prętami można ustawić za pomocą zwolnienia liniowego. Sprężyny odnoszą się do długości 1 metra (kN/m/m = kN/m²), dlatego moduł wypornościowy łącznika należy pomnożyć przez liczbę łączników na metr bieżący.
Na filmie można zobaczyć dokładną procedurę. Najpierw wyświetlane są wyniki, a dopiero później modelowanie.
