Question

Comment modéliser un mur à ossature bois avec RFEM ?


Réponse:

Pour modéliser les poteaux, les nervures inférieures, les nervures supérieures, etc., vous pouvez utiliser des barres pour les panneaux en bois recouverts d'un côté.

Si le panneau en bois est recouvert des deux côtés, il est recommandé de remplacer les barres par des surfaces. Les poteaux sont articulés aux nervures supérieures et inférieures. Vous pouvez ensuite définir le revêtement.

Pour les surfaces en bois, assurez-vous que le modèle de matériau orthotrope est utilisé.

Lors de la définition des appuis, vous pouvez décider s'ils doivent être linéaires ou non linéaires.

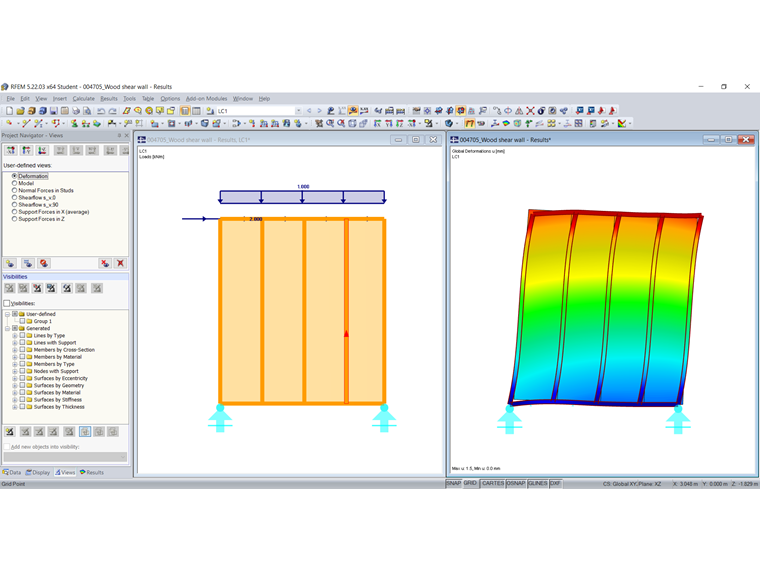

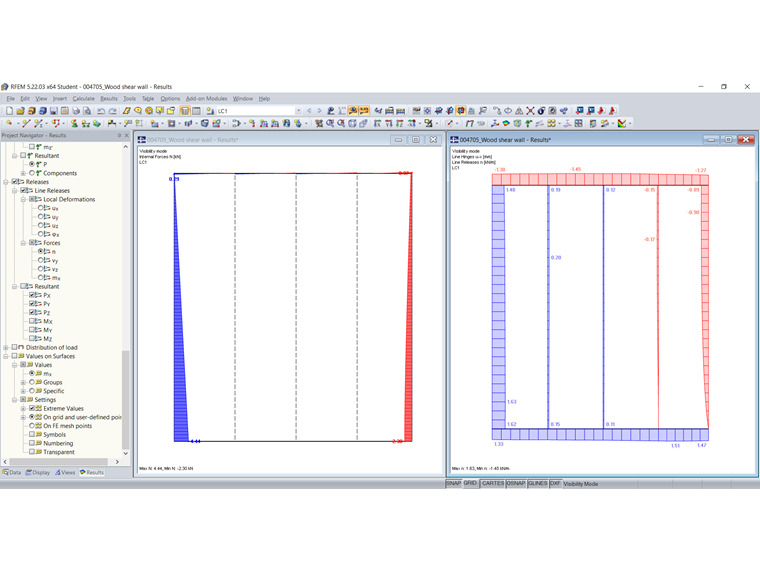

La flexibilité de l'assemblage entre le revêtement et les barres peut être définie à l'aide d'articulations linéiques. Les ressorts se réfèrent à une longueur de 1 mètre (kN/m/m = kN/m²), c'est pourquoi le module de déplacement de la fixation doit être multiplié par le nombre de fixations par mètre linéaire.

Dans la vidéo, vous pouvez voir la procédure exacte. Les résultats sont d'abord affichés, puis la modélisation.


Auteur

M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
