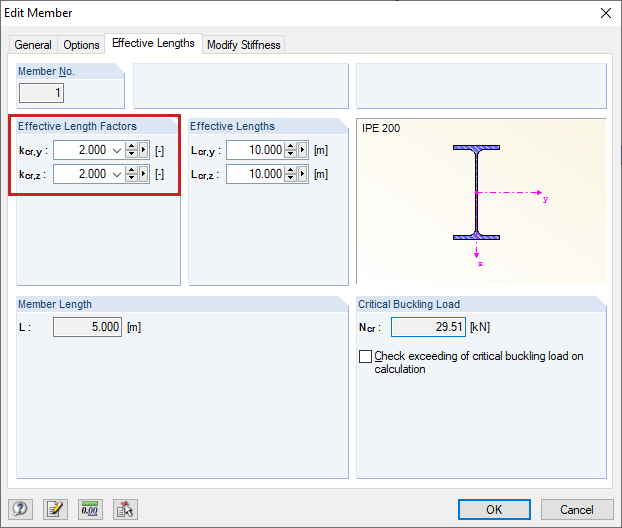

Расчетную длину стержня можно легко настроить вручную прямо в диалоговом окне «Изменить стержень», во вкладке «Полезные длины» (см. Рисунок 01).
Затем, чтобы отобразить стержни в графике по их расчетной длине, достаточно лишь:

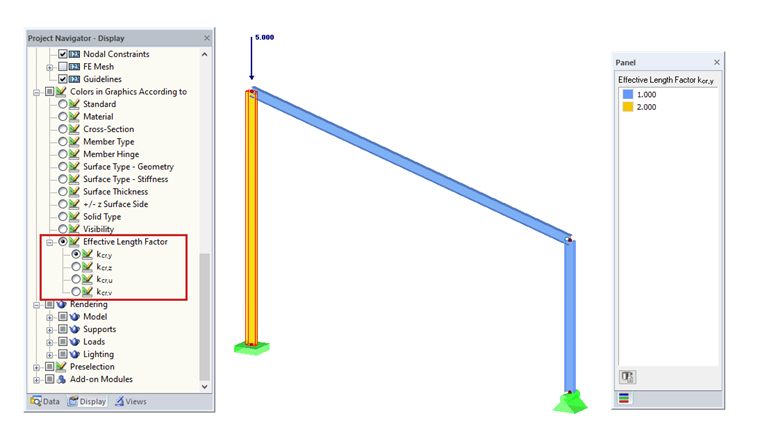

включить навигатор «Изобразить» → выбрать запись «Цвета в графике по» → «Коэффициент расчетной длины» (см. Рисунок 02).
