Grafické znázornění vzpěrných délek prutů

Jak je možné v programech RFEM 5 a RSTAB 8 graficky zobrazit vzpěrné délky prutů?

Odpověď:

Vzpěrnou délku prutu je možné ručně upravit v dialogu "Upravit prut" v záložce "Vzpěrné délky".

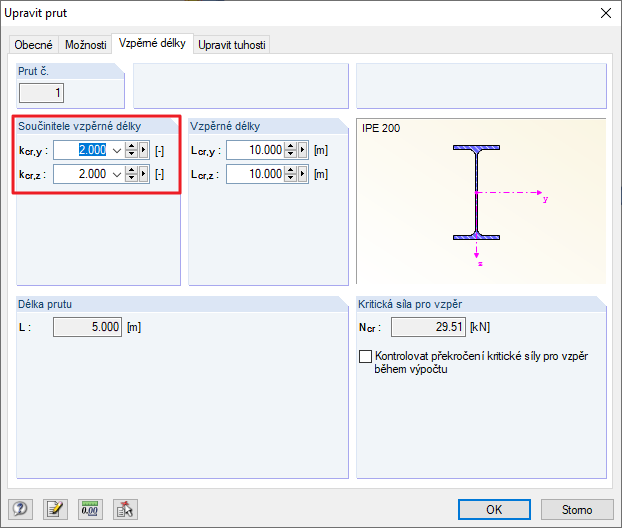

Úprava součinitelů vzpěrných délek
1 Úprava součinitelů vzpěrných délek

Následně je možné pruty graficky barevně zobrazit podle vzpěrné délky:

Navigátor "Zobrazit" → "Barvy v grafice podle" → "Součinitel vzpěrné délky".

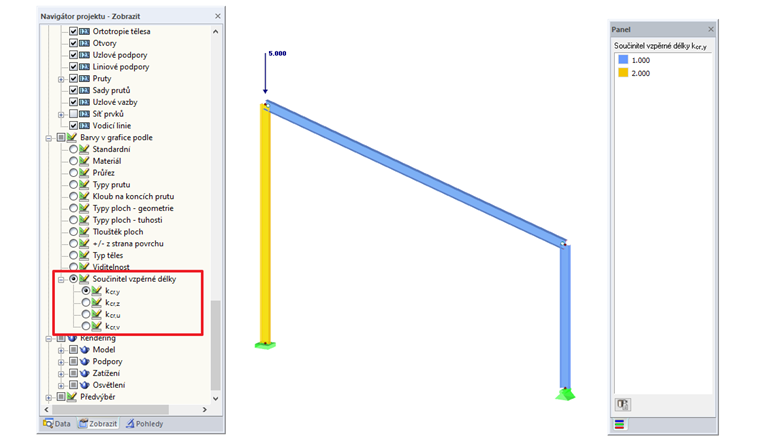

Barvy v grafice podle součinitele vzpěrné délky
2 Barvy v grafice podle součinitele vzpěrné délky
Autor

Ing. Faulstich je zodpovědný za kvalitu programu RFEM a kromě toho se věnuje technické podpoře zákazníků.
