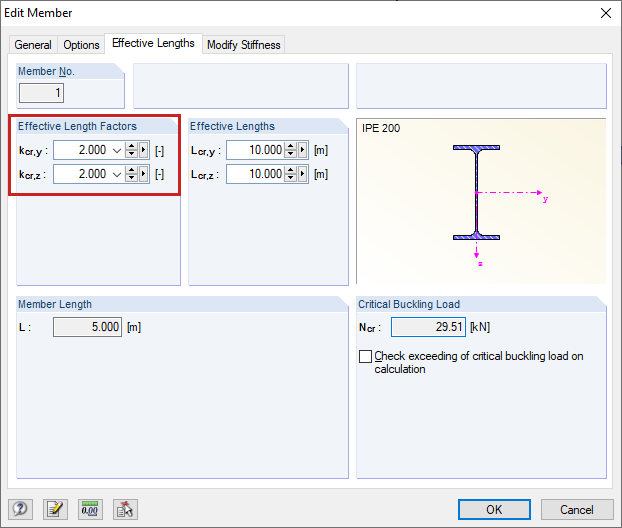

Efektywną długość pręta można dostosować ręcznie w zakładce "Długości efektywne" w oknie dialogowym "Edytować pręt" (patrz rysunek 01).
Następnie pręty można wyświetlić graficznie w kolorze, zgodnie z długością efektywną:

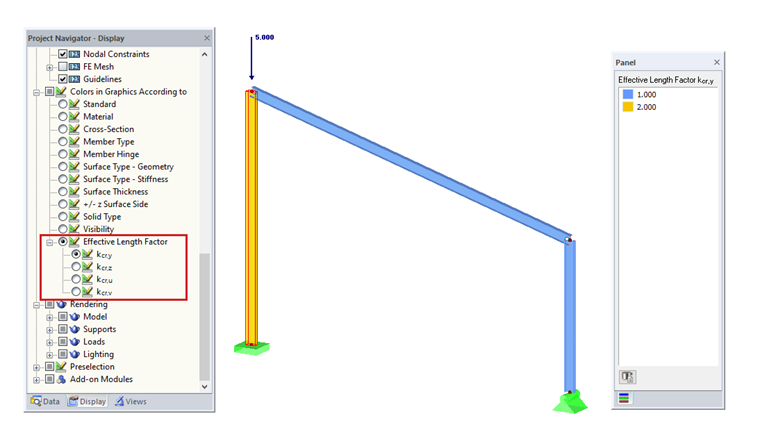

Kliknij nawigator "Wyświetlić" → "Kolory w grafice według" → "Współczynnik długości efektywnej" (patrz Rysunek 02).
