Отображение результатов на поверхностях

Величины на поверхностях можно легко отобразить в балочной решетке. Однако обратите внимание на следующее:

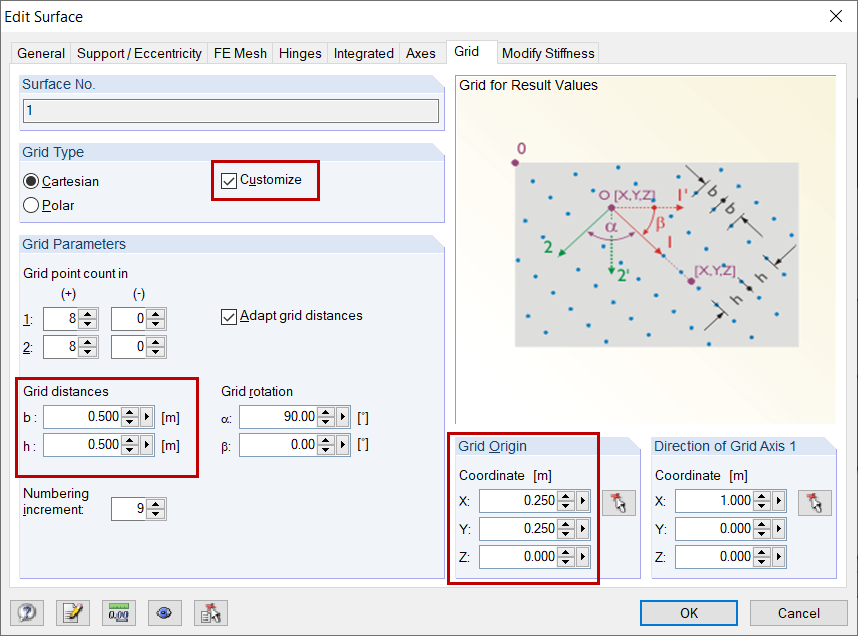

• Диалоговое окно «Изменить поверхность», вкладка «Балочная решетка»: Здесь нужно сначала активировать функцию «Пользовательская», а затем проверить шаги решетки и начало координат (см. Рисунок 01).


  1 Настройки поверхностной сетки

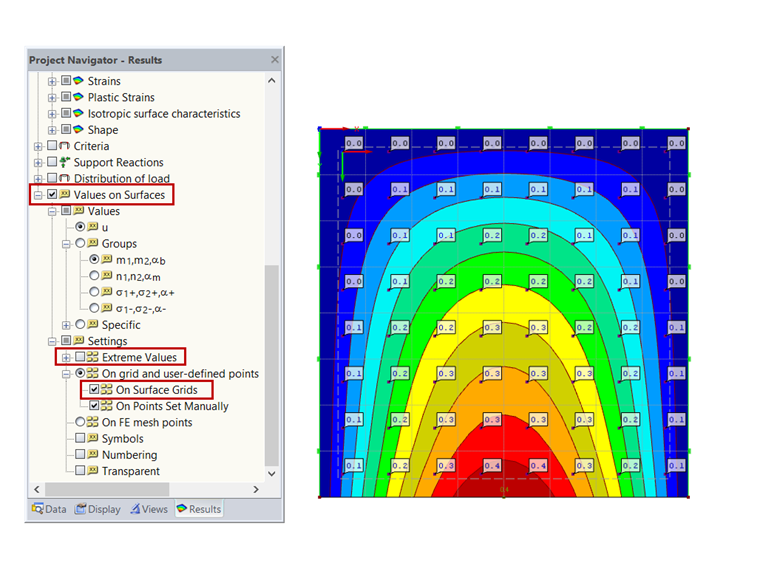

• Навигатор «Результаты»: Здесь требуется активировать функцию «Величины на поверхностях», затем снять флажок у записи «Экстремальные величины» и выбрать запись «На сетке поверхности» (см. Рисунок 02).


  2 Отображение величин на поверхностях в навигаторе «Результаты»
