回复:
面上的值可以显示在面栅格中。 请注意以下几点:

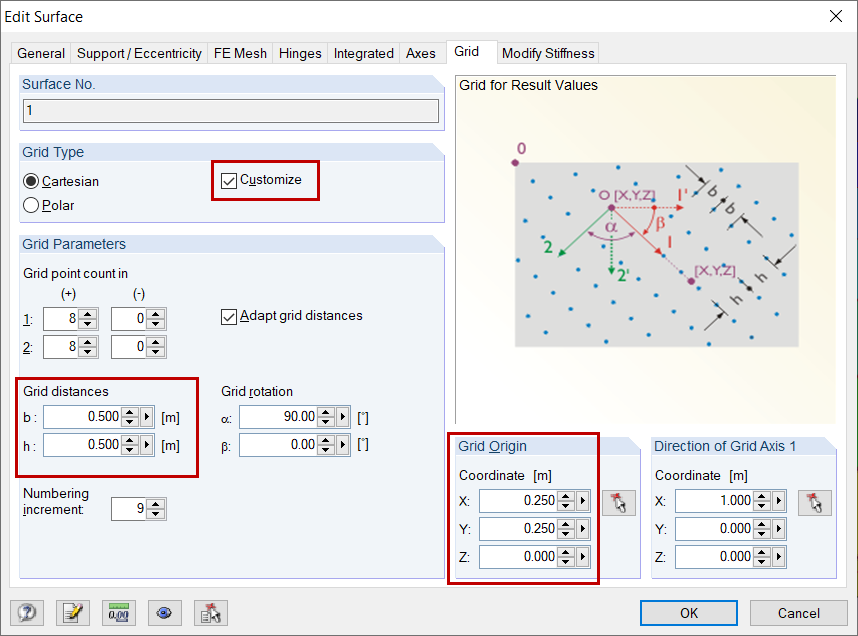

- “编辑面”对话框,“栅格”选项卡: 激活“用户自定义”并检查距离和栅格原点,见图 01。
常见问题和解答 (FAQ)

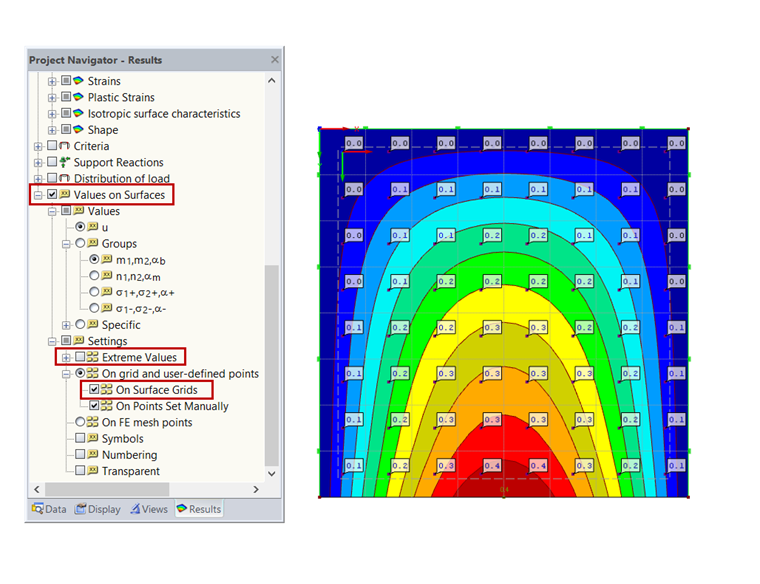

- 结果导航器: 见图02。
