Visualização dos resultados em superfícies no RFEM 5

Os valores nas superfícies podem ser exibidos na grade da superfície. É necessário observar os seguintes pontos:

• Janela de diálogo "Editar superfície", aba "Grade": Ative a opção Personalizado e verifique a distância e a origem da grade

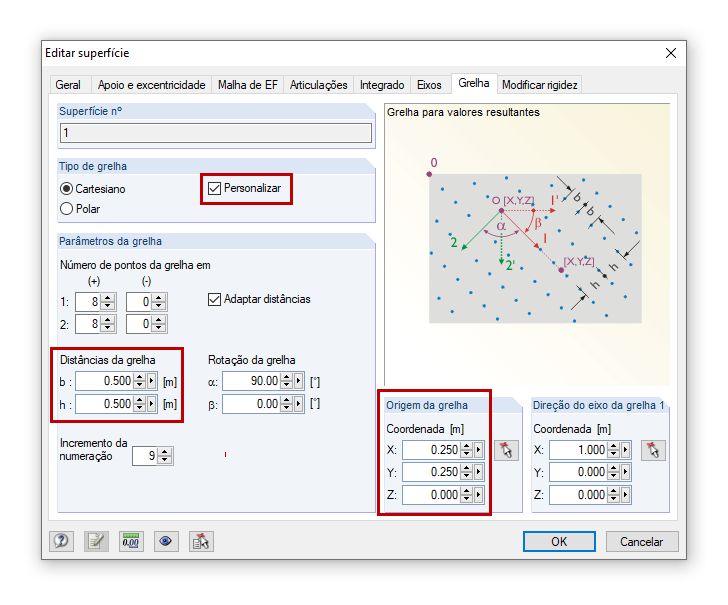

  1 Configurações da grelha de superfície
• Navegador de resultados: Ativar "Valores nas superfícies", desativar "Valores extremos", ativar "Na grade da superfície"

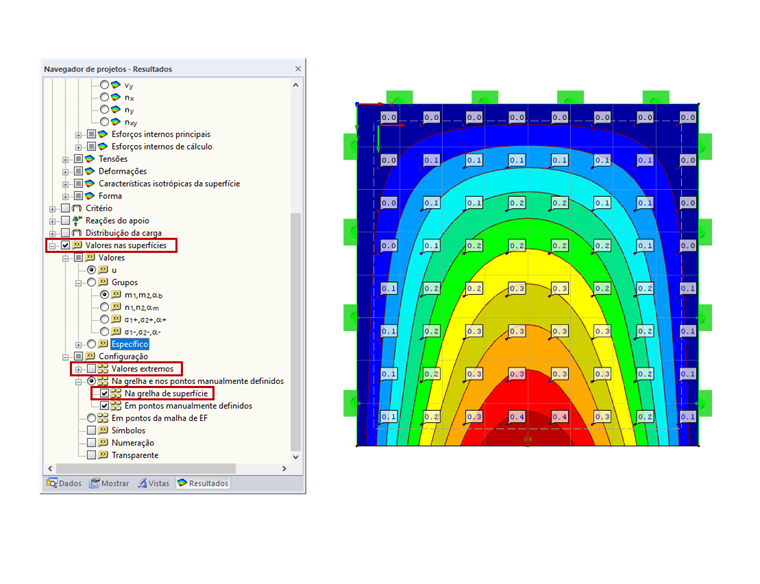

  2 Valores nas superfícies no navegador de projetos – Resultados
