Affichage des résultats sur les surfaces dans RFEM 5

Les valeurs sur les surfaces peuvent être représentées dans la grille de surface. Pour cela, les points suivants doivent être pris en compte :

• Dans la boite de dialogue « Modifier la surface », sous l’onglet « Maillage », cochez la case « Personnalisé », et vérifiez l’espacement et l’origine du maillage

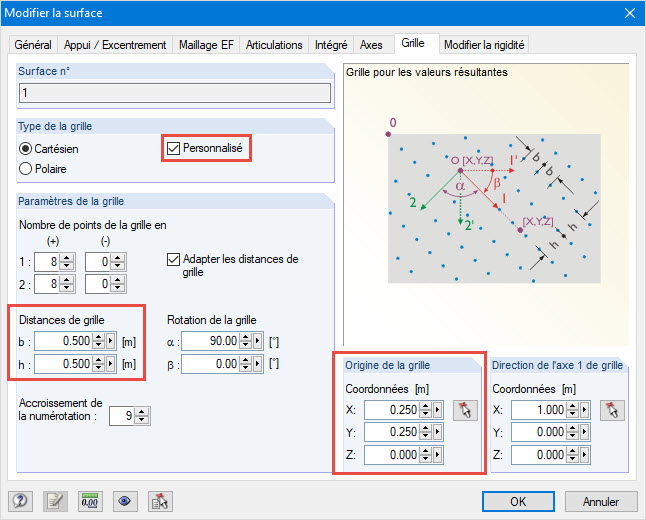

  1 Paramètres de la grille de surface
• Navigateur de résultats : Cochez « Valeurs aux surfaces », décochez « Valeurs extrêmes », et cochez « Sur les grilles de surface »

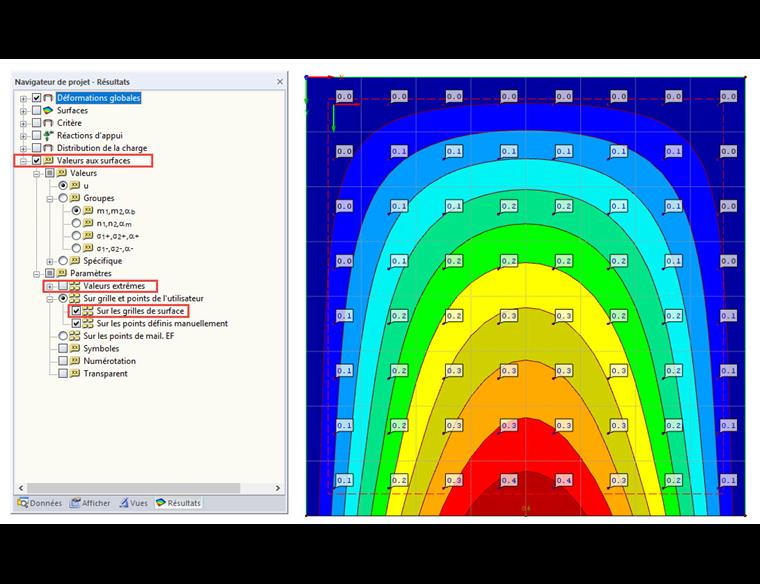

  2 Valeurs sur les grilles de surface dans le navigateur Résultats
