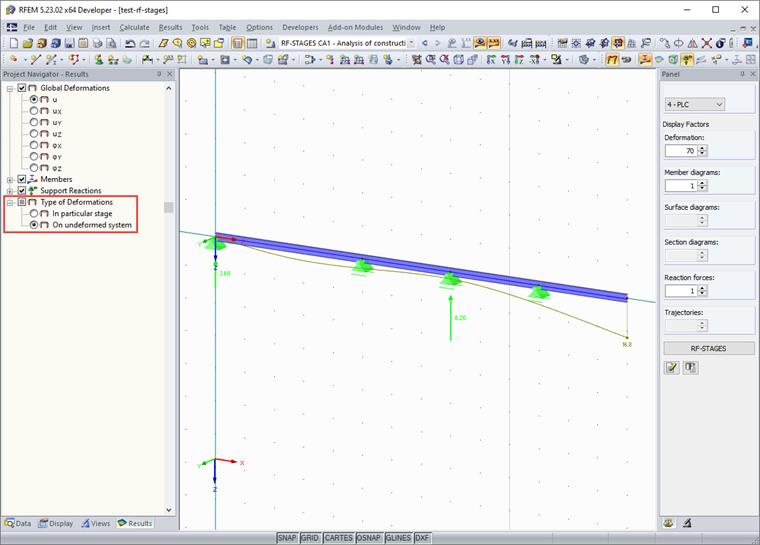

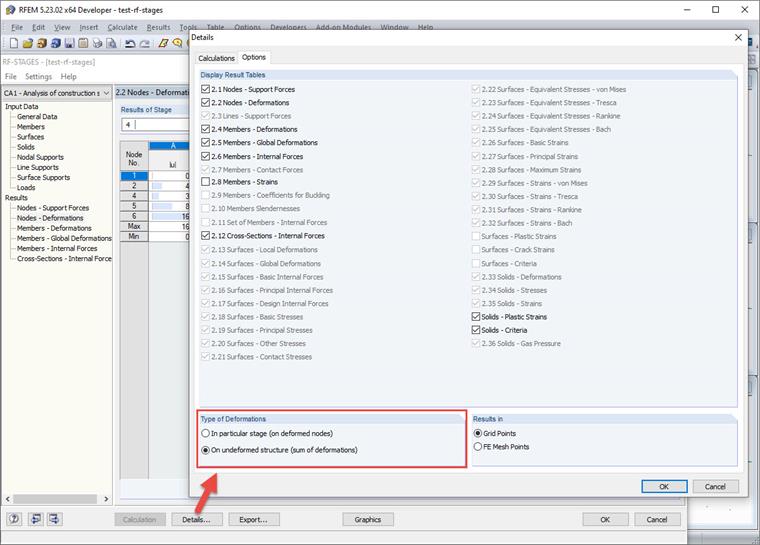

Систему отсчета можно изменить как в графическом отображении в навигаторе проектов (см. Рисунок 01), так и в табличных результатах в дополнительном модуле (Рисунок 02).

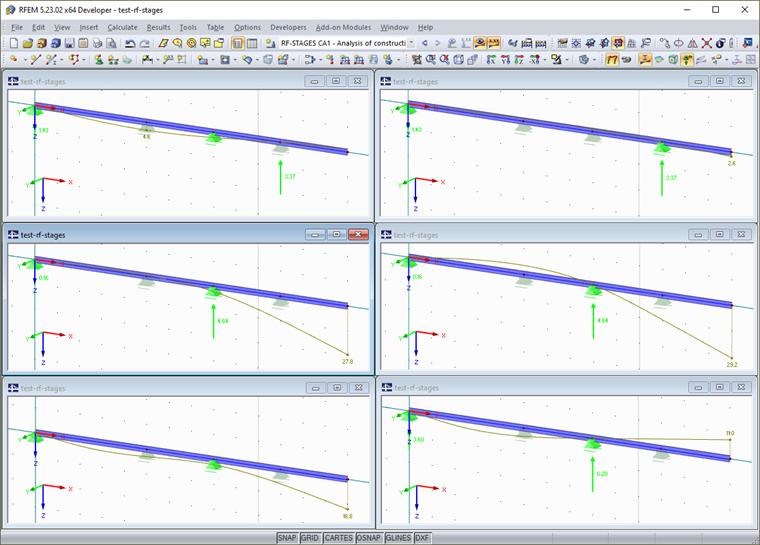

На рисунке 03 показаны различные деформации конструктивной системы. На обеих сторонах здесь сверху вниз отображаются Стадии строительства 1 - 4. Слева для недеформированной системы (начальное состояние), а справа - для соответствующей стадии строительства.
