Grafické zobrazení deformace v modulu RF-STAGES

Jak je možné v přídavném modulu RF-STAGES zobrazit deformaci v aktuální fázi výstavby a vzhledem k počátečnímu systému?


Odpověď:

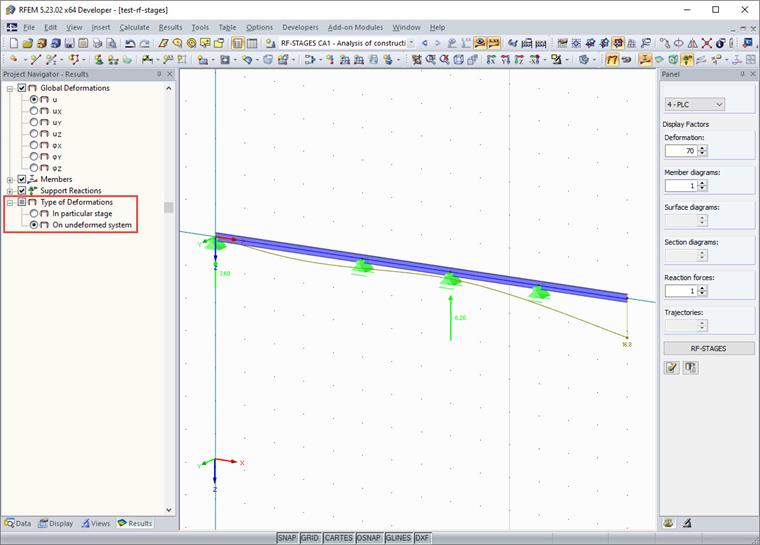

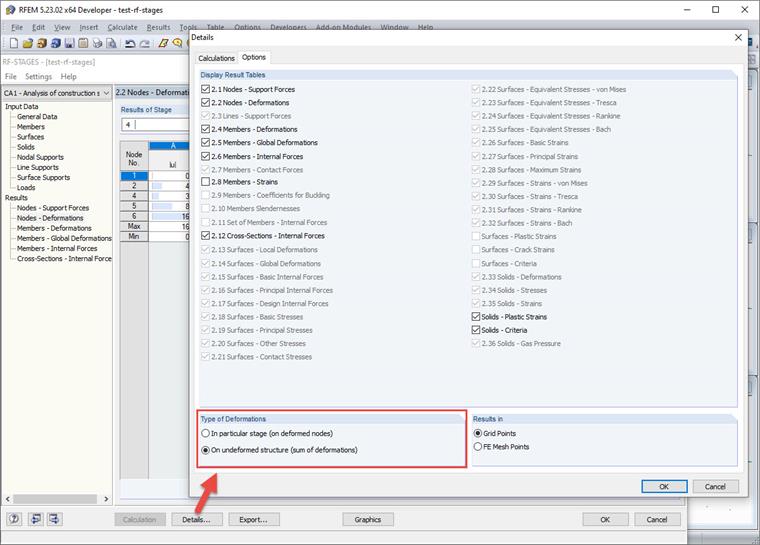

Vztažný systém je možné změnit jak v grafickém zobrazení v navigátoru projektu (viz Obrázek 01), tak v tabulkových výsledcích v přídavném modulu (Obrázek 02).

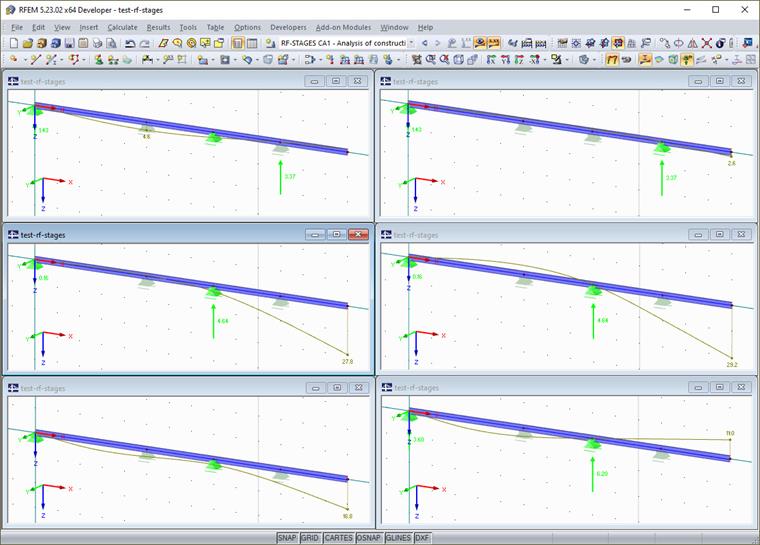

Na Obrázku 03 jsou znázorněné různé deformace systému. Na obou stranách se shora dolů zobrazí fáze výstavby 2 až 4 - vlevo pro deformovaný systém (počáteční stav) a vpravo pro příslušnou fázi výstavby.


Autor

Ing. Günthel zajišťuje technickou podporu zákazníkům.
