Visualizzazione grafica della deformazione in RF-STAGES

Il sistema di riferimento può essere modificato sia nella visualizzazione grafica nel navigatore progetti (vedi Figura 01) che nei risultati tabulari nel modulo aggiuntivo (Figura 02).

In Bild 03 sind die unterschiedlichen Verformungen eines Systems gegenübergestellt. Auf beiden Seiten werden von oben nach unten die Bauzustände 2 bis 4 dargestellt – links auf das unverformte System (Anfangszustand) und rechts auf den jeweiligen Bauzustand bezogen.

FAQ

[IT] FAQ 004775 | Come posso visualizzare la deformazione nella fase di costruzione attuale e in relazione ...

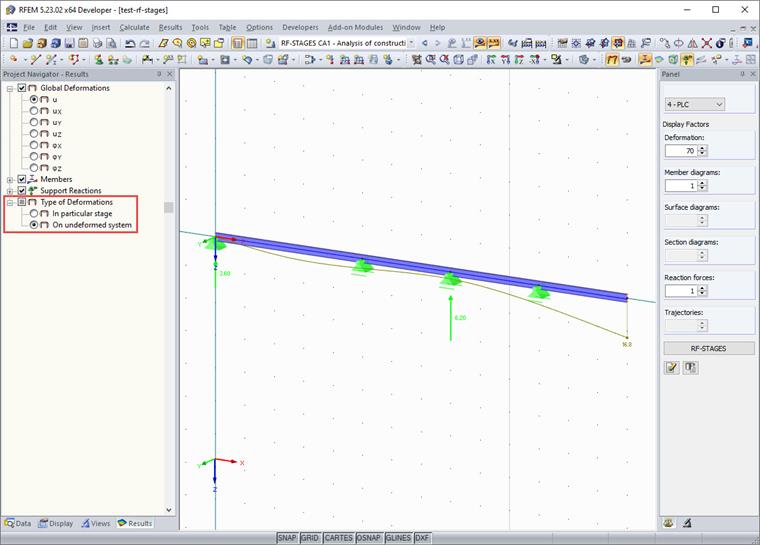

Visualizzazione grafica dei risultati relativi al sistema non deformato o alla fase di costruzione corrente

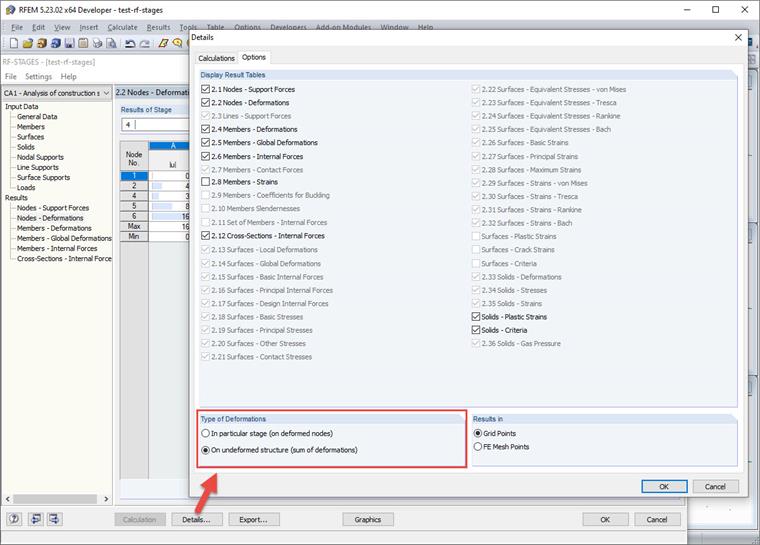

Visualizzazione tabellare dei risultati relativa al sistema non deformato o alla fase di costruzione corrente

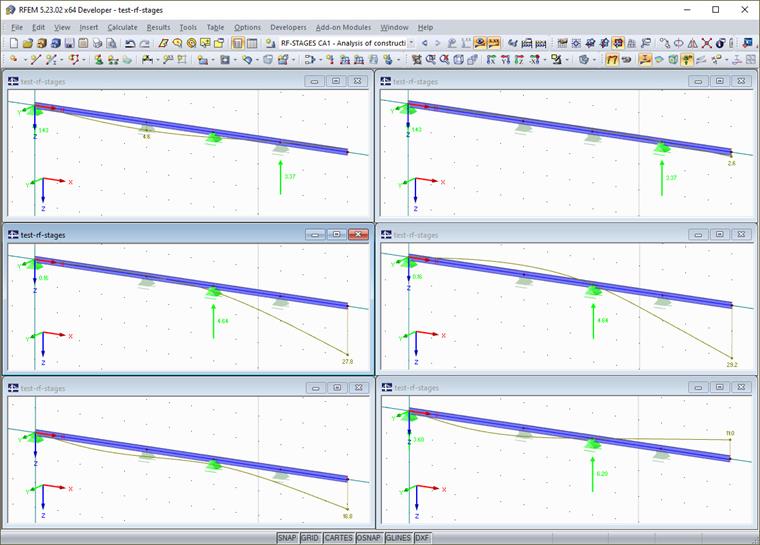

Confronto dei risultati per il sistema non deformato (a sinistra) o per la fase di costruzione corrente (a destra)
