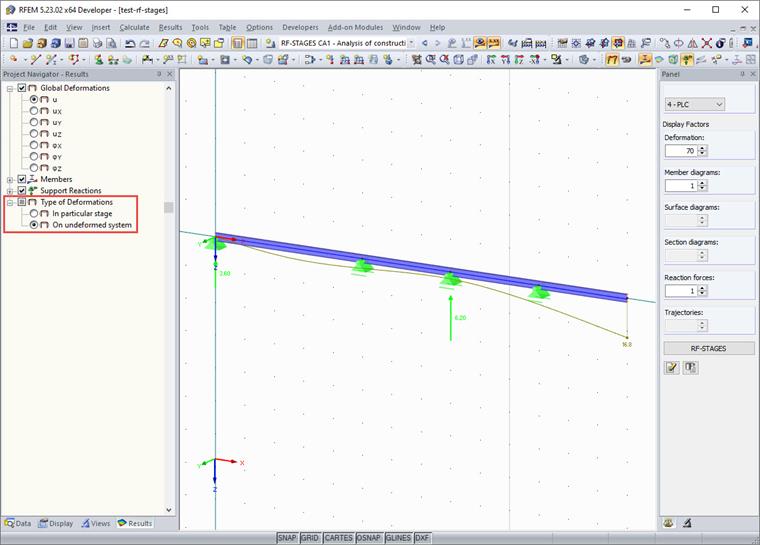

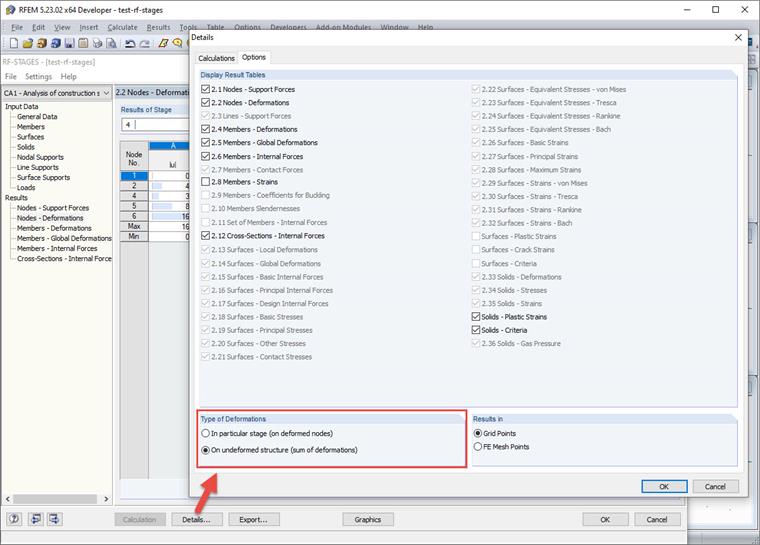

Układ odniesienia można zmienić zarówno w widoku graficznym w nawigatorze projektu (patrz rysunek 01) lub w tabeli wyników w module dodatkowym (rysunek 02).

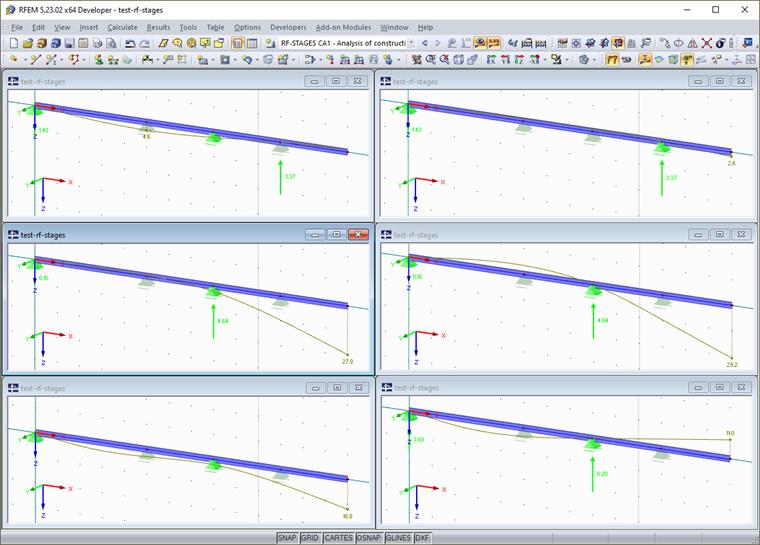

Rysunek 03 przedstawia różne odkształcenia układu konstrukcyjnego. Po obu stronach są wyświetlane od góry do dołu Etapy budowy od 2 do 4, odnoszące się do układu nieodkształconego (stanu początkowego) po lewej stronie i do odpowiedniego etapu budowy po prawej stronie.
