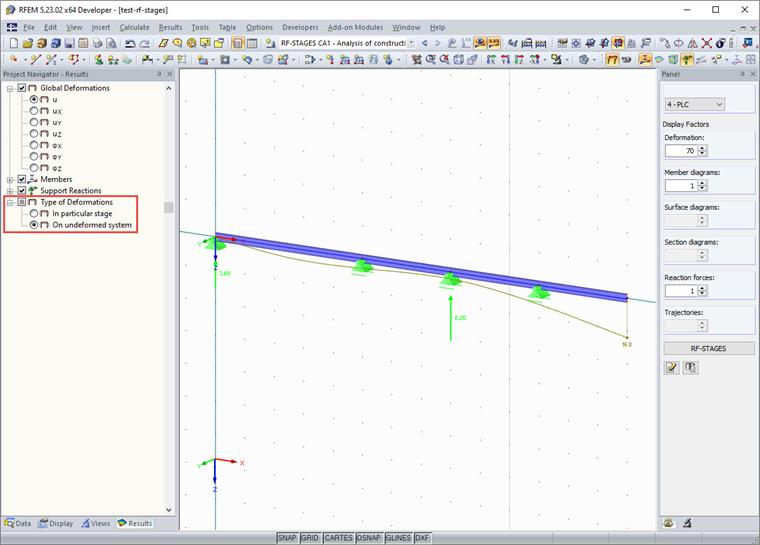

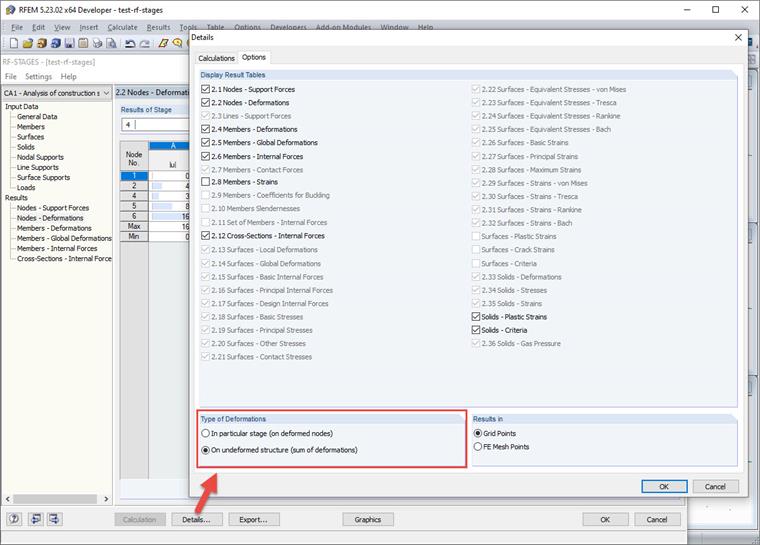

Das Bezugssystem kann sowohl in der grafischen Darstellung im Projektnavigator (siehe Bild 01) als auch in den tabellarischen Ergebnissen im Modul (Bild 02) umgestellt werden.

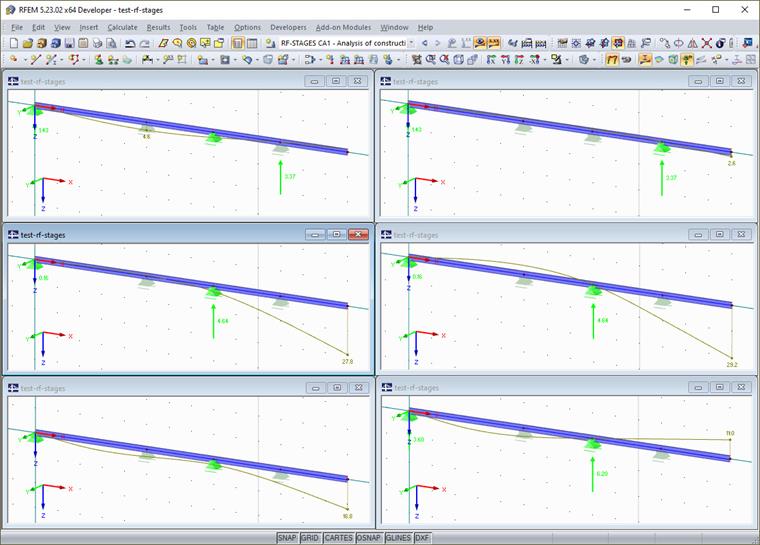

In Bild 03 sind die unterschiedlichen Verformungen eines Systems gegenübergestellt. Auf beiden Seiten werden von oben nach unten die Bauzustände 2 bis 4 dargestellt – links auf das unverformte System (Anfangszustand) und rechts auf den jeweiligen Bauzustand bezogen.
