Ответ:

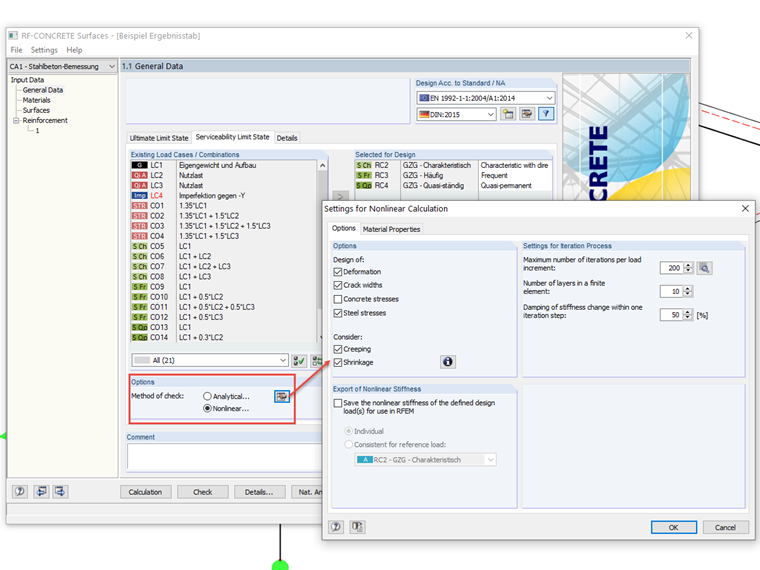

Проверьте, пожалуйста, не возникают ли в конструкции трещины вследствие чистой нагрузки. Вполне возможно, что увеличение деформаций вызвано в основном ползучестью и усадкой, которые в момент времени 0 не проявляются. В нелинейном расчете усадка рассматривается как деформационная нагрузка, которая может вызвать дополнительные напряжения.
Вопрос
Я пытаюсь рассчитать деформации в моменте времени 0 и в моменте времени бесконечно. Деформации в момент времени бесконечно кажутся правдеподобными, но деформации в моменте времени 0 кажутся значительно меньше и, следовательно, неправдоподобнее. Почему?
