Réponse:

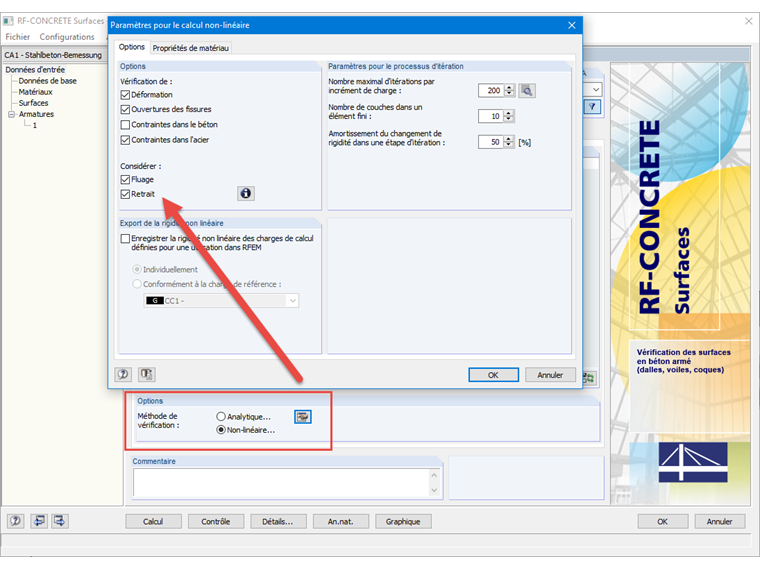

Veuillez vérifier si votre structure se rompt sous l'effet de la charge seule. Il est possible que l'augmentation des déformations soit principalement causée par le fluage et le retrait, qui n'agissent pas au moment 0. Dans le calcul non linéaire, le retrait est considéré comme une charge de déformation pouvant causer des contraintes supplémentaires.
Question
J'ai calculé les déformations au moment 0 et au moment infini. Les déformations au moment infini semblent plausibles, mais pas les déformations au moment 0 semblent significativement plus faibles et ainsi peu plausibles. Pourquoi ?
