Antwort:

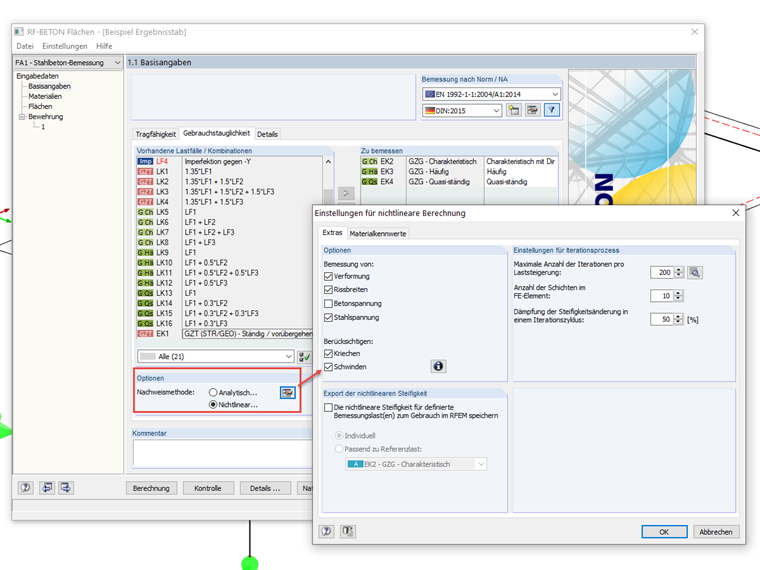

Bitte prüfen Sie, ob die Struktur infolge reiner Last aufreißt. Es ist möglich, dass der Anstieg der Verformungen maßgeblich durch Kriechen und Schwinden verursacht wird, welche zum Zeitpunkt 0 nicht aktiv sind. In der nichtlinearen Berechnung wird Schwinden als Dehnungslast berücksichtigt, welche zusätzlich Beanspruchungen hervorrufen kann.
Frage
Ich rechne die Verformungen zum Zeitpunkt 0 und zum Zeitpunkt unendlich. Die Verformungen zum Zeitpunkt unendlich scheinen mir plausibel. Die Verformungen zum Zeitpunkt 0 scheinen deutlich geringer und daher unplausibel. Was ist die Ursache?
