Odpověď:

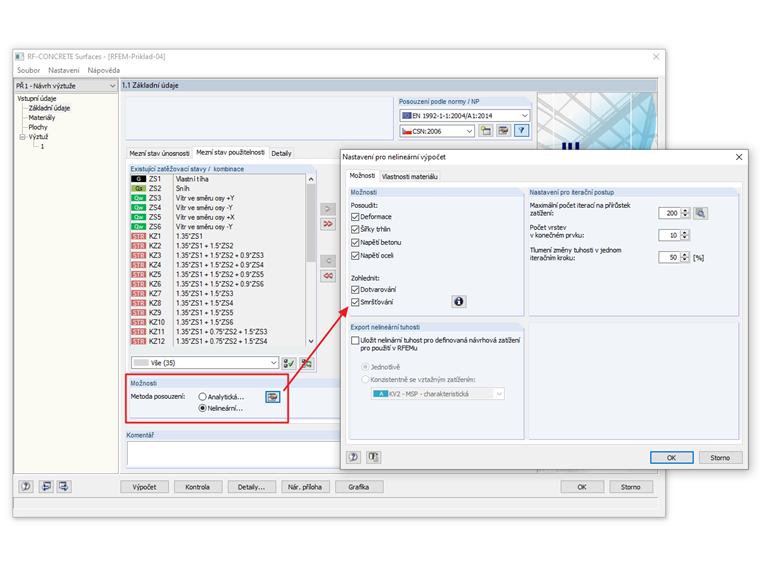

Zkontrolujte prosím, zda v konstrukci při čistém zatížení nedochází k porušení vznikem trhlin. Je možné, že nárůst deformací byl způsoben především dotvarováním a smršťováním, které nejsou aktivní v čase 0. Při nelineárním výpočtu je smršťování uvažováno jako zatížení od přetvoření, které může dodatečně způsobit namáhání.
Dotaz
Počítám deformace v čase 0 a v čase nekonečno. Deformace v době nekonečno se mi zdají správné. Deformace v čase 0 se zdají být výrazně menší, a proto nesprávné. Proč?
Máte nějaké otázky?
Délka: 00:01:09 min
Délka: 02:50:31 min
Databáze znalostí
Délka: 00:00:32 min
Databáze znalostí
Délka: 00:00:46 min
Databáze znalostí
Délka: 00:00:51 min
V tomto příspěvku se zabýváme rovnými prvky, jejichž průřez je vystaven osovému tlaku. Cílem našeho příspěvku je ukázat, jak se v programu RFEM pro statické výpočty zohledňuje řada parametrů, které Eurokódy stanoví pro posouzení betonových sloupů.
V RF-CONCRETE Members lze provést také posouzení smyku ve styčné ploše. Aby bylo možné provést toto posouzení, je třeba v okně 1.6 v záložce „Styčná plocha“ zaškrtnout políčko „Smyk ve styčné ploše možný“.
Posouzení železobetonu v požární situaci se provádí zjednodušenou metodou podle EN 1992-1-2, čl. 4.2. Používá se „zónová metoda“ popsaná v příloze B.2: Průřez je rozdělen do několika paralelních oblastí stejné tloušťky a stanovuje se jejich pevnost v tlaku v závislosti na teplotě. Sníženou únosnost při účincích požáru tak představuje redukovaný průřez konstrukčních prvků se sníženou pevností.
Při použití pomalu tuhnoucího betonu (obvykle u konstrukčních prvků s velkou tloušťkou) může být vypočítaná minimální výztuž pro vynucené přetvoření redukována součinitelem 0,85 podle EN 1992-1-1, 7.3.2. Podmínkou však je, aby charakteristická hodnota pro vývoj pevnosti r = fcm2/fcm28 nebyla větší než 0,3. Kromě toho musí být v projektové dokumentaci výslovně definovány obecné podmínky pro použití této redukce výztuže.
Rozvržení výztuže z modulu RF-/CONCRETE Members je možné exportovat do programu Revit. V tuto chvíli je možné vyztužovat obdélníkové a kruhové průřezy.
Výztužné pruty lze dodatečně upravovat v programu Revit.
- Automatické převzetí vnitřních sil z programu RFEM
- Posouzení mezního stavu únosnosti a mezního stavu použitelnosti
- Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Německo) -
ÖNORM B 1992-1-1:2018-01 (Rakousko) -
NBN EN 1992-1-1 ANB:2010 (Belgie) -
BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko) -
EN 1992-1-1 DK NA:2013 (Dánsko) -
NF EN 1992-1-1/NA:2016-03 (Francie) -
SFS EN 1992-1-1/NA:2007-10 (Finsko) -
UNI EN 1992-1-1/NA:2007-07 (Itálie) -
LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko) -
LST EN 1992-1-1:2005/NA:2011 (Litva) -
MS EN 1992-1-1:2010 (Malajsie) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko) -
NS EN 1992-1-1:2004-NA:2008 (Norsko) -
PN EN 1992-1-1/NA:2010 (Polsko) -
NP EN 1992-1-1/NA:2010-02 (Portugalsko) -
SR EN 1992-1-1:2004/NA:2008 (Rumunsko) -
SS EN 1992-1-1/NA:2008 (Švédsko) -
SS EN 1992-1-1/NA:2008-06 (Singapur) -
STN EN 1992-1-1/NA:2008-06 (Slovensko) -
SIST EN 1992-1-1:2005/A101:2006 (Slovinsko) -
UNE EN 1992-1-1/NA:2013 (Španělsko) -
ČSN EN 1992-1-1/NA:2016-05 (Česká republika) -
BS EN 1992-1-1:2004/NA:2005 (Velká Británie) -
TKP EN 1992-1-1:2009 (Bělorusko) -
CYS EN 1992-1-1:2004/NA:2009 (Kypr)
-
- Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Grafické výsledky integrované v programu RFEM, například nutná výztuž
- Číselné výsledky přehledně uspořádané v tabulkách a možnost grafického znázornění výsledků na konstrukci
- Úplná integrace výsledků do tiskového protokolu programu RFEM
- Volitelné zadání dvouvrstvé nebo třívrstvé výztuže pro mezní stav únosnosti
- Vektorové znázornění směrů hlavního napětí vnitřních sil pro optimální úpravu orientace třetí vrstvy výztuže
- Návrhové varianty pro vyloučení tlakové nebo smykové výztuže
- Posouzení ploch jako stěnových nosníků (teorie desek)
- Možnost zadání základních výztuží pro horní a dolní vrstvu výztuže
- Zadání navržené výztuže pro posouzení mezního stavu použitelnosti
- Zobrazení výsledků v bodech libovolně zvoleného rastru
- Volitelné rozšíření modulu o nelineární analýzu deformací pomocí normového snížení tuhosti v přídavném modulu RF ‑ CONCRETE Deflect nebo pomocí obecného nelineárního výpočtu pro snižování tuhosti iterativním způsobem v přídavném modulu RF ‑ CONCRETE NL.
- Posouzení s návrhovými momenty na okrajích sloupů
- Podrobná specifikace příčin neúspěšného posouzení
- Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
- Možnost exportovat izolinie podélné výztuže v souboru DXF a dále je využít jako základ pro výkresy výztuže v CAD programech
- Stanovení podélné, smykové a torzní výztuže
- Vyznačení minimální a tlakové výztuže
- Určení výšky tlakové oblasti, přetvoření betonu a přetvoření výztuže
- Posouzení průřezů namáhaných dvouosým ohybem
- Posouzení prutů s náběhem
- Stanovení deformace ve stavu II, například podle EN 1992-1-1, 7.4.3
- Zohlednění tahového zpevnění
- Zohlednění dotvarování a smršťování betonu
- Podrobná specifikace příčin neúspěšného posouzení
- Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
- Možnosti optimalizace průřezů
- Vizualizace betonových průřezů s výztuží ve 3D renderovaných náhledech
- Výsledný kompletní výkaz výztuže
- Posouzení požární odolnosti obdélníkových a kruhových průřezů zjednodušenou metodou (zónovou metodou) v souladu s EN 1992-1-2
- Volitelné rozšíření modulu RF-CONCRETE Members pro RFEM o nelineární výpočet mezního stavu únosnosti a použitelnosti. Rozšíření umožňuje provést nelineární výpočet k posouzení potenciálně nestabilních prvků nebo ke stanovení deformací 3D prutových konstrukcí. Pro více informací viz RF-CONCRETE NL.
Jaký je maximální počet sad výztuží, které lze v jednom návrhovém případu v přídavném modulu RF-CONCRETE Surfaces vytvořit?
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
Je možné provést posouzení v přídavném modulu RF-CONCRETE Surfaces také bez přídavné výztuže?
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
