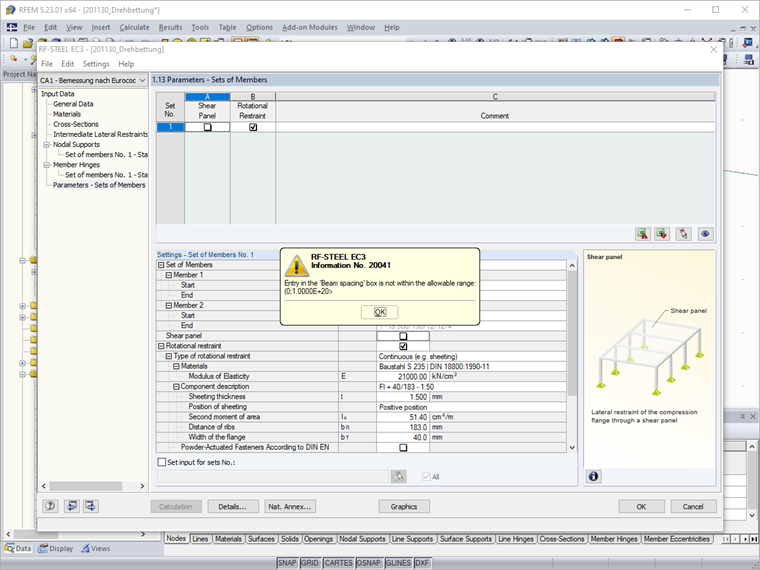

Скорее всего вы задали в дополнительном модуле RF-STEEL EC3 панель сдвига и активировали функцию заделки с поворотом, но пока еще не определили все ее спецификации.

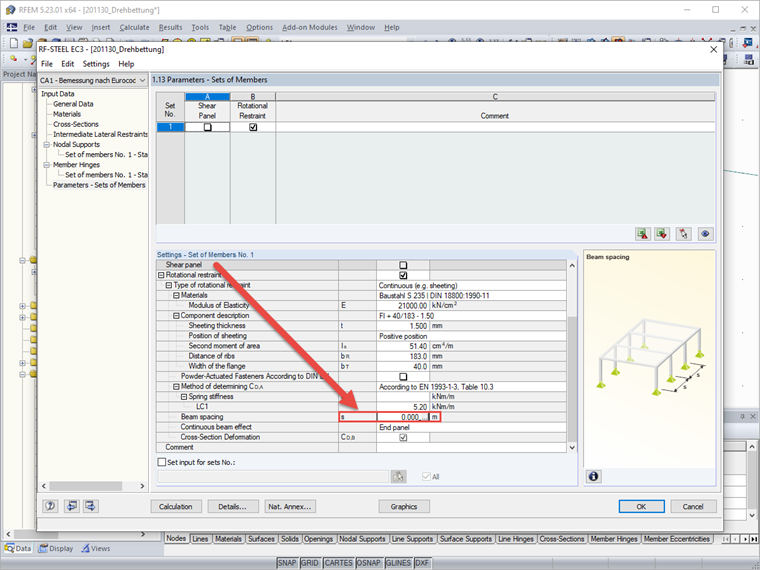

И так, откройте окно 1.13, и перейдите в раздел «Параметры». Здесь вы можете увидеть, что «Шаг балок» для заделки с поворотом по-прежнему задан как s = 0 м. Так что просто задайте требуемый параметр и все будет работать нормально.
