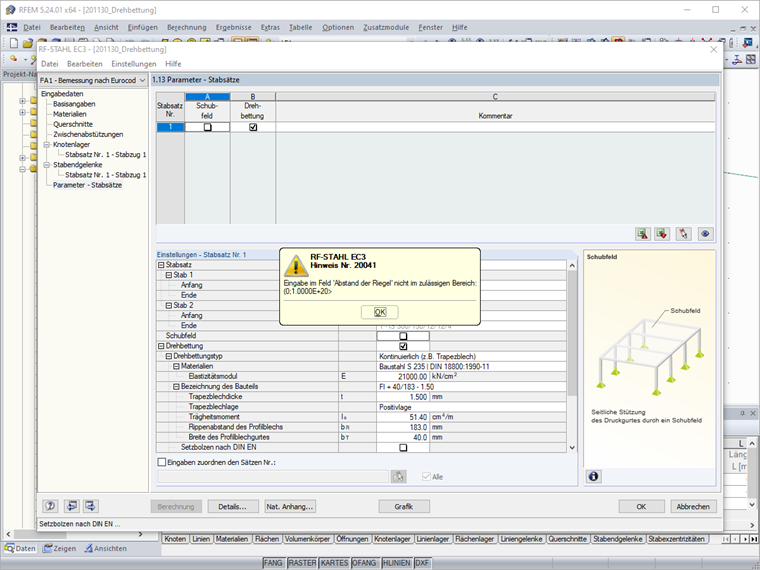

Vermutlich haben Sie für Ihren Bemessungsfall im Zusatzmodul RF-/STAHL EC 3 ein Schubfeld und eine Drehbettung definiert, jedoch noch nicht alle Angaben für die Drehbettung getroffen.

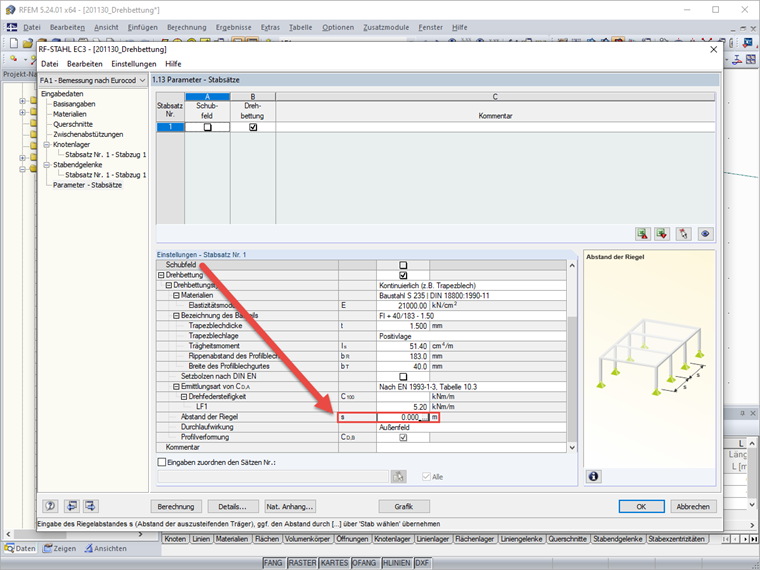

Scrollen Sie in Maske 1.13 bei den Einstellungen nach unten. Für die Drehbettung ist der "Abstand der Riegel" noch mit s = 0 m definiert. Passen Sie den Wert entsprechend an.
