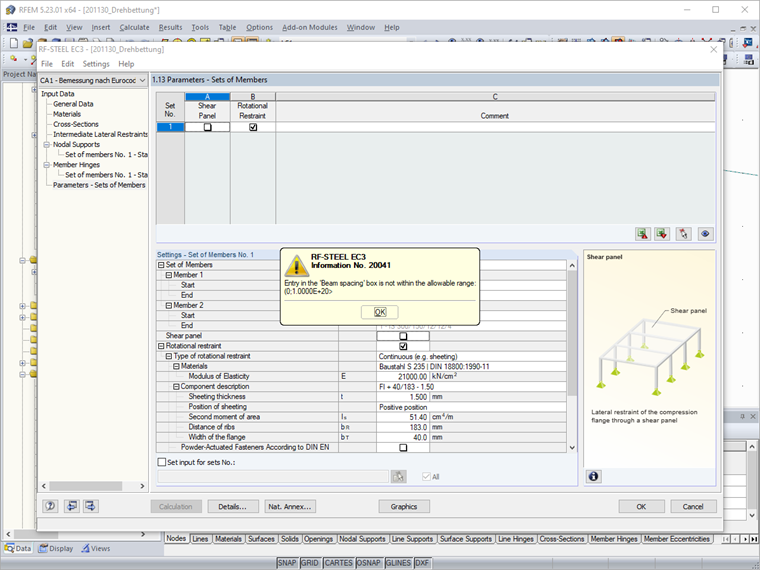

Probablemente haya definido un panel de cortante y una coacción al giro para su caso de cálculo en el módulo adicional RF-/STEEL EC3, pero aún no ha definido todas las especificaciones para la coacción al giro.

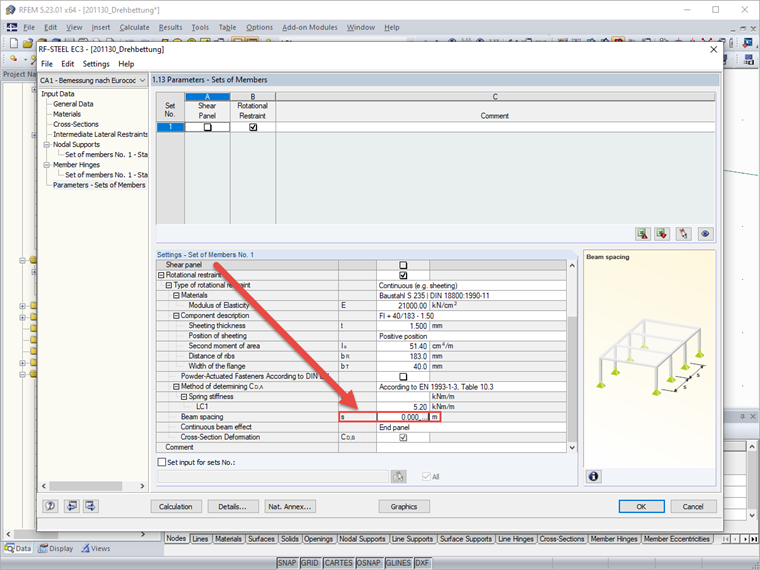

En la ventana 1.13, desplácese hacia abajo en Configuración. Para la coacción al giro, la "Separación de vigas" aún se define como s = 0 m. Ajuste el valor en consecuencia.
