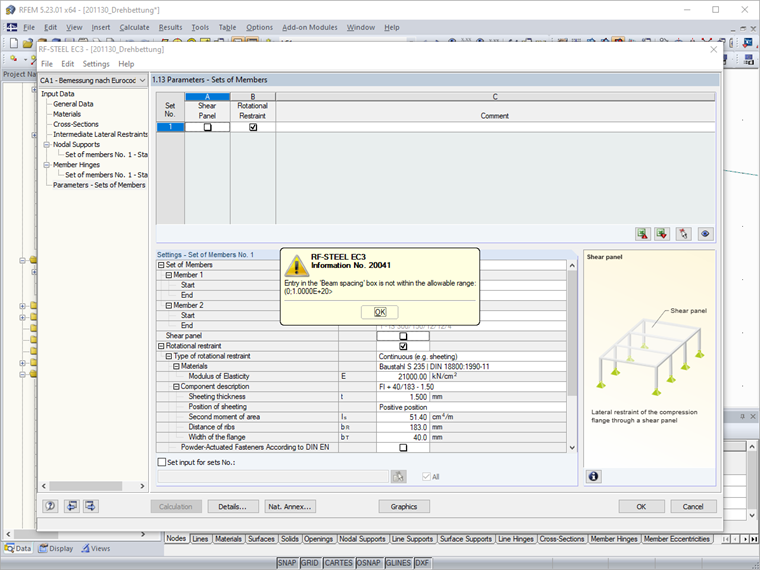

Prawdopodobnie panel ścinany i ograniczenie obrotu dla danego przypadku obliczeniowego zostały zdefiniowane w module dodatkowym RF-/STEEL EC3, ale nie zdefiniowano jeszcze wszystkich specyfikacji dla ograniczenia obrotu.

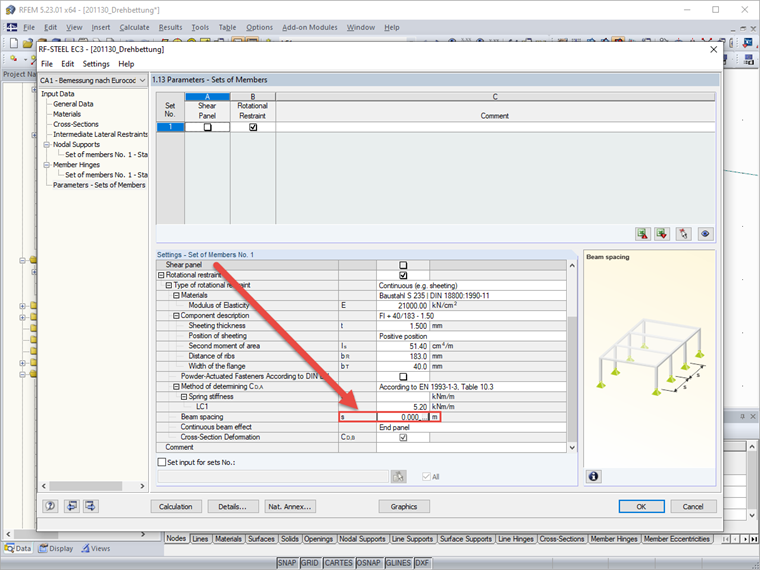

W oknie 1.13 przewiń w dół w Ustawieniach. W przypadku ograniczenia obrotu „Rozstaw belek” nadal jest definiowany jako s = 0 m. Odpowiednio dostosuj wartość.
