Análisis modal - Deformación inicial mínima

¿Por qué los resultados en un análisis modal difieren entre el pretensado inicial y la carga superficial?


Respuesta:

En la configuración del análisis modal, puede establecer la deformación axial mínima para cables y membranas para aplicar un pretensado inicial a los objetos y así mejorar la convergencia del cálculo. El pretensado inicial se aplica a los objetos en un enfoque simplificado.

Si compara esta configuración con la carga superficial del tipo de carga de deformación axial, debe prestar atención al hecho de que los dos enfoques son diferentes. Con la carga superficial, se realiza un cálculo de tal manera que el pretensado real se puede desviar del pretensado especificado. El cálculo también tiene en cuenta otras condiciones de contorno, como la relación de Poisson del material.

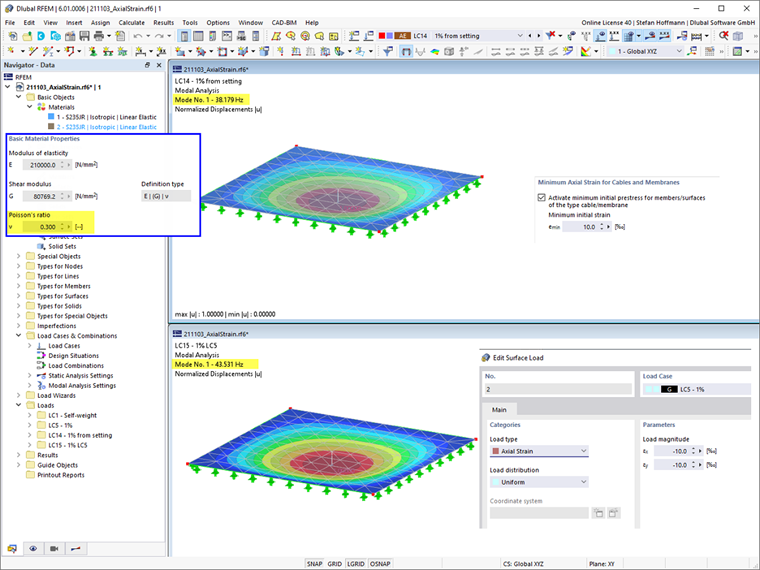

Puede comprobar esto fácilmente si varía la relación de Poisson del material. Una relación de Poisson ' diferente a 0 significa que la deformación en la dirección x e y de la superficie interactúa, lo que ya no conduce a una tensión/deformación constante en toda la superficie.

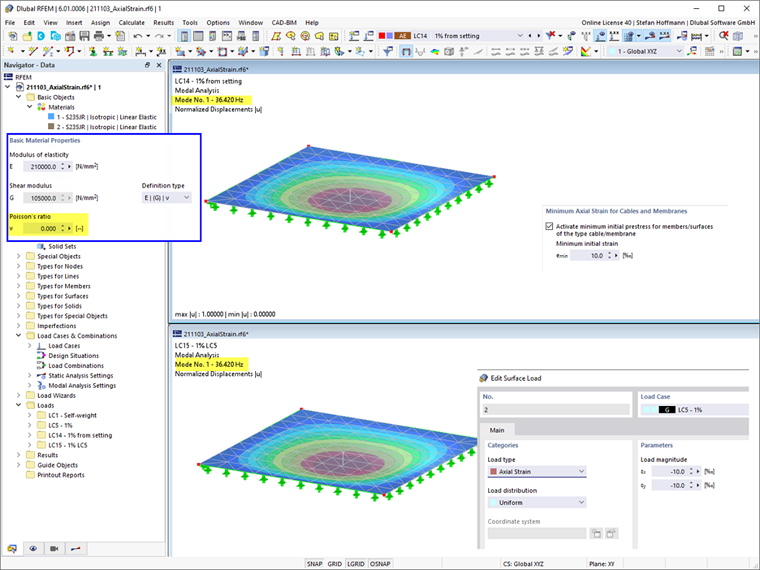

Si el coeficiente de Poisson es 0, obtiene los mismos resultados.
