Analiza modalna - minimalne odkształcenie początkowe

Pomocne pytania i odpowiedzi

  • Często zadawane pytania (FAQs)

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Dlaczego wyniki analizy modalnej różnią się między początkowym naprężeniem wstępnym a obciążeniem powierzchniowym?

Odpowiedź

W ustawieniach analizy modalnej można ustawić minimalne odkształcenie osiowe dla kabli i membran, aby zastosować początkowe naprężenie wstępne dla obiektów, a tym samym poprawić zbieżność obliczeń. Wstępne naprężenie wstępne jest stosowane do obiektów w sposób uproszczony.

Porównując to ustawienie z obciążeniem powierzchniowym typu Odkształcenie osiowe, należy zwrócić uwagę na fakt, że te dwa podejścia różnią się od siebie. Przy obciążeniu powierzchniowym przeprowadza się obliczenia w taki sposób, że rzeczywiste naprężenie może odbiegać od zadanego. Obliczenia uwzględniają również inne warunki brzegowe, takie jak współczynnik Poissona materiału.

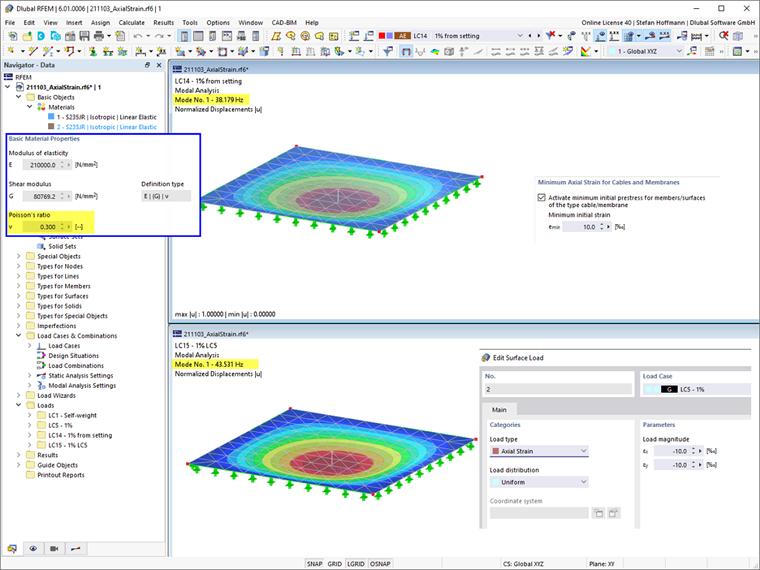

Można to łatwo sprawdzić, zmieniając współczynnik Poissona w materiale. Stosunek Poissona ' s różny od 0 oznacza, że odkształcenie w kierunku x i y powierzchni oddziałuje ze sobą, co nie prowadzi już do stałego naprężenia/odkształcenia na całej powierzchni.

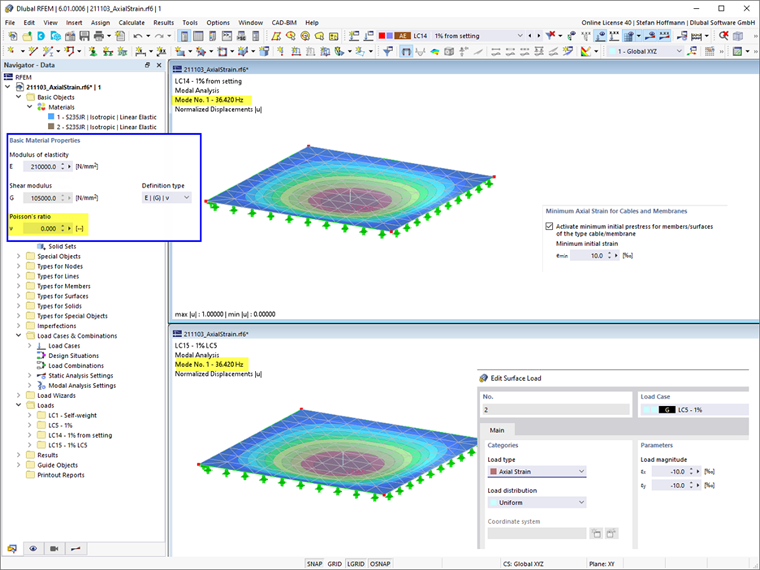

Jeżeli współczynnik Poissona wynosi 0, można uzyskać takie same wyniki.


Słowa kluczowe

kabel Membrana sprężenie początkowe Analiza modalna Odkształcenie początkowe
