Ортотропное направление для слоев
Почему я не могу ' определить поворот при определении слоев?
Ответ

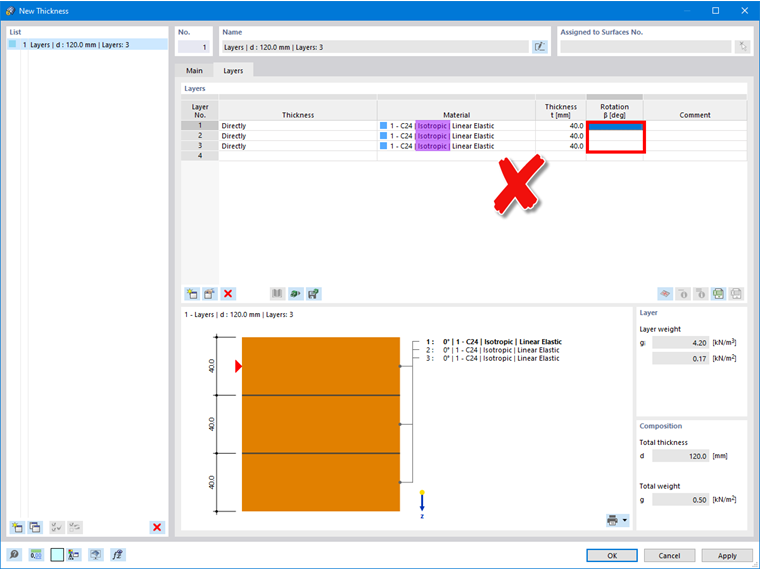

Если в столбце ' Вращение ' невозможно определить угол, для материала была выбрана модель изотропного материала, в которой жесткости идентичны во всех направлениях и нет необходимости определять угол.

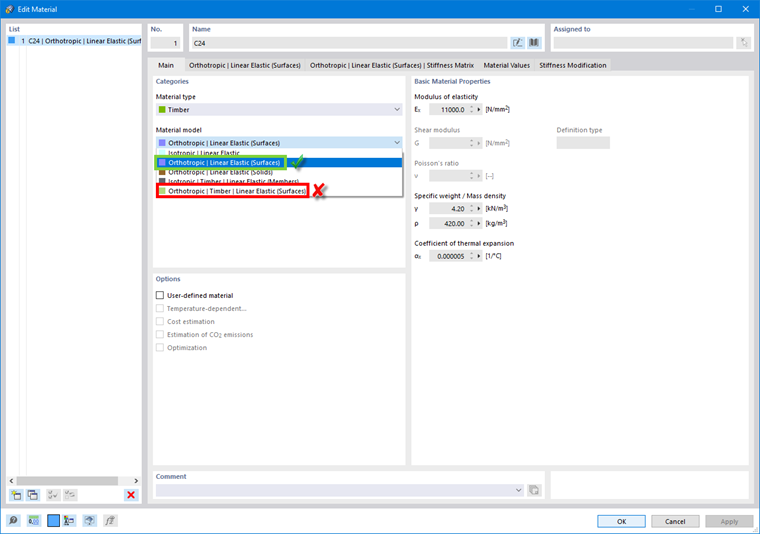

Если вы используете материалы с анизотропными свойствами (например, дерево), необходимо убедиться, что модель материала ' является ортотропной. | Выбрана линейная упругость (поверхности) '.
Примечание: Модель материала ' ортотропная | Дерево | Линейная эластичность (поверхности) 'в настоящее время не может использоваться в сочетании с типом толщины' Layers '.

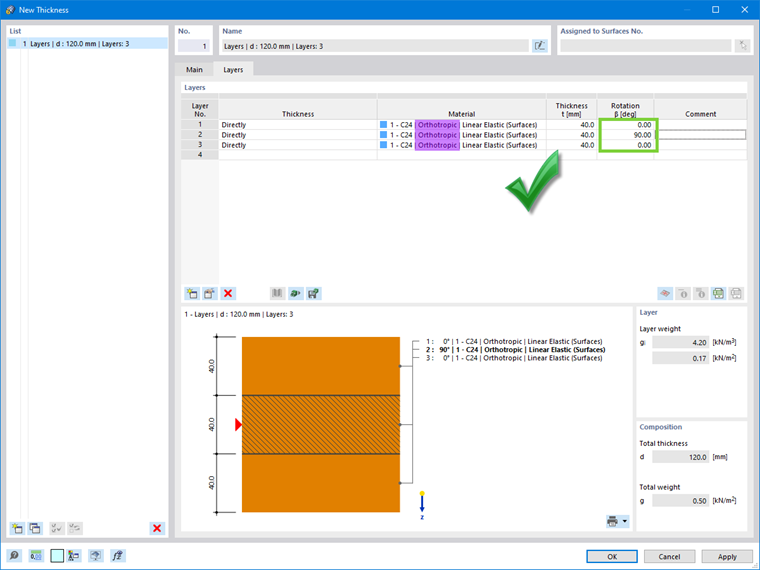

После переключения на модель ортотропного материала можно соответствующим образом повернуть отдельные слои.
Ключевые слова
Ответ
Если в столбце ' Вращение ' невозможно определить угол, для материала была выбрана модель изотропного материала, в которой жесткости идентичны во всех направлениях и нет необходимости определять угол.
Если вы используете материалы с анизотропными свойствами (например, дерево), необходимо убедиться, что модель материала ' является ортотропной. | Выбрана линейная упругость (поверхности) '.
Примечание: Модель материала ' ортотропная | Дерево | Линейная эластичность (поверхности) 'в настоящее время не может использоваться в сочетании с типом толщины' Layers '.
После переключения на модель ортотропного материала можно соответствующим образом повернуть отдельные слои.
направление ортотропии Угол Слои Поворот
