Dirección ortotrópica para capas
¿Por qué no puedo ' definir una rotación al definir capas?
Respuesta

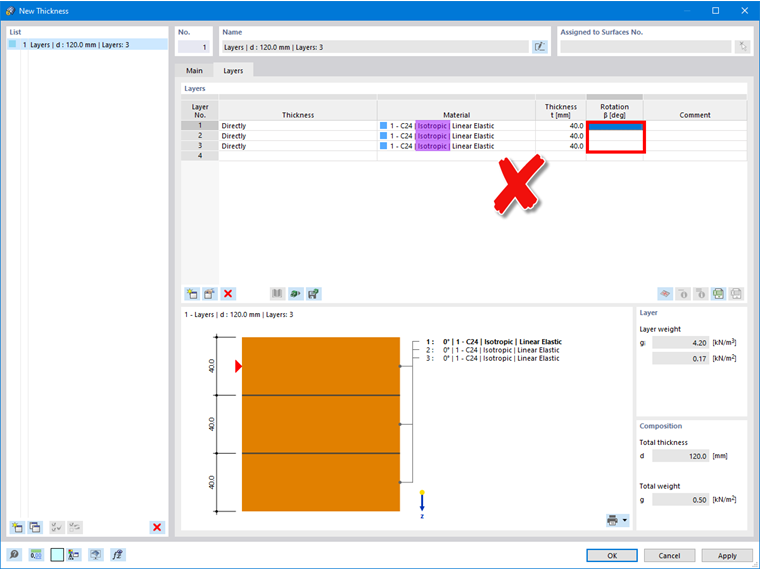

Si no se puede definir ningún ángulo en la columna ' Rotación ', se ha seleccionado un modelo de material isótropo para el material, en el que las rigideces son idénticas en todas las direcciones y no es necesario definir un ángulo.

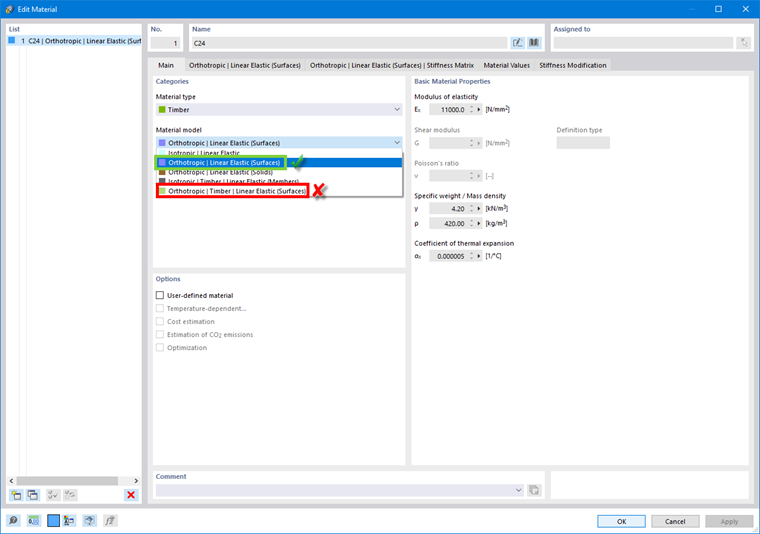

Si utiliza materiales con comportamiento anisótropo (por ejemplo, madera), debe asegurarse de que el modelo de material ' sea ortótropo | Elástico lineal (superficies) ' está seleccionado.
Nota: El modelo de material ' ortótropo | Madera | Las (superficies) elásticas lineales 'no se pueden usar actualmente en combinación con el tipo de espesor' Capas '.

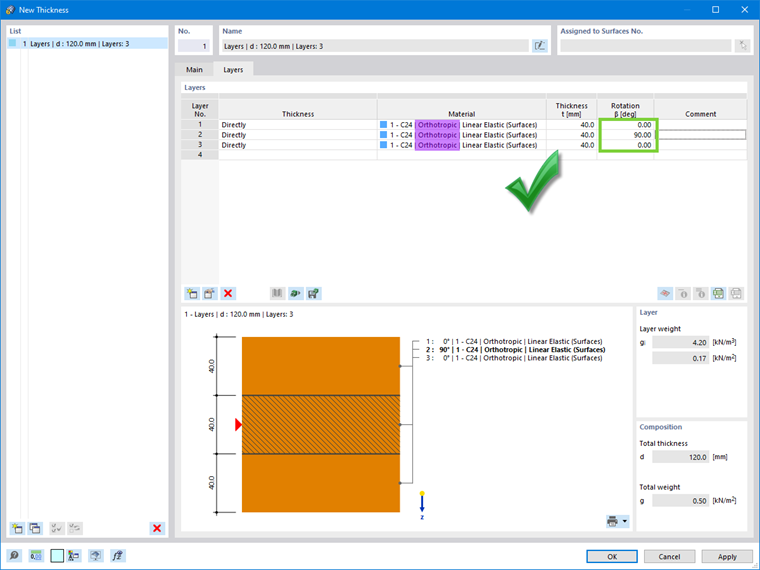

Después de cambiar al modelo de material ortótropo, las capas individuales se pueden rotar en consecuencia.
Palabras clave
Respuesta
Si no se puede definir ningún ángulo en la columna ' Rotación ', se ha seleccionado un modelo de material isótropo para el material, en el que las rigideces son idénticas en todas las direcciones y no es necesario definir un ángulo.
Si utiliza materiales con comportamiento anisótropo (por ejemplo, madera), debe asegurarse de que el modelo de material ' sea ortótropo | Elástico lineal (superficies) ' está seleccionado.
Nota: El modelo de material ' ortótropo | Madera | Las (superficies) elásticas lineales 'no se pueden usar actualmente en combinación con el tipo de espesor' Capas '.
Después de cambiar al modelo de material ortótropo, las capas individuales se pueden rotar en consecuencia.
