Orthotropierichtung für Schichten

Wieso kann ich bei der Definition von Schichten keine Drehung definieren?

Antwort:

Kann in der Spalte 'Drehung' kein Winkel definiert werden, so wurde für das Material ein Isotropes Materialmodell gewählt, bei welchem die Steifigkeiten in allen Richtungen ohnehin identisch sind und eine Definition eines Winkels nicht notwendig ist.

FAQ

FAQ 005327 | Wieso kann ich bei der Definition von Schichten keine Drehung definieren?

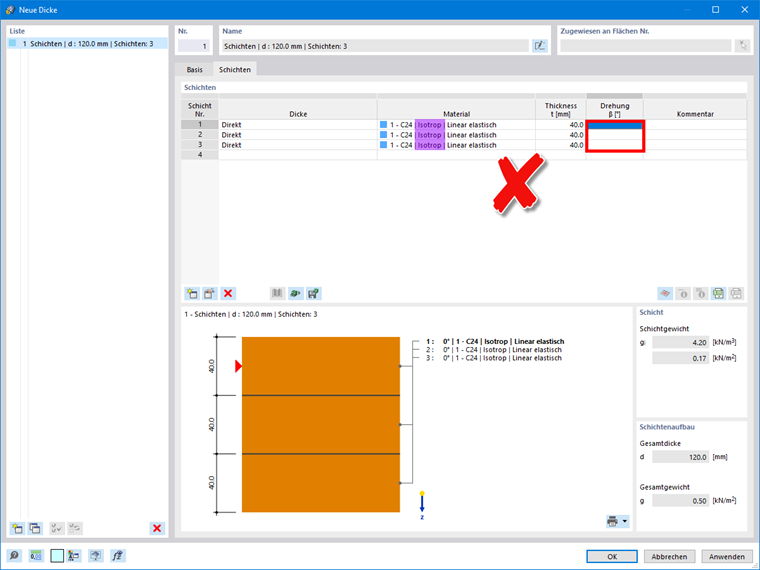

Eingabe Drehung bei Schichten mit isotropen Materialmodell

Verwenden Sie Materialien mit anisotropen Verhalten (z.B. Holz), so muss darauf geachtet werden, dass das Materialmodell 'Orthotrop | Linear elastisch (Flächen)' ausgewählt wird.

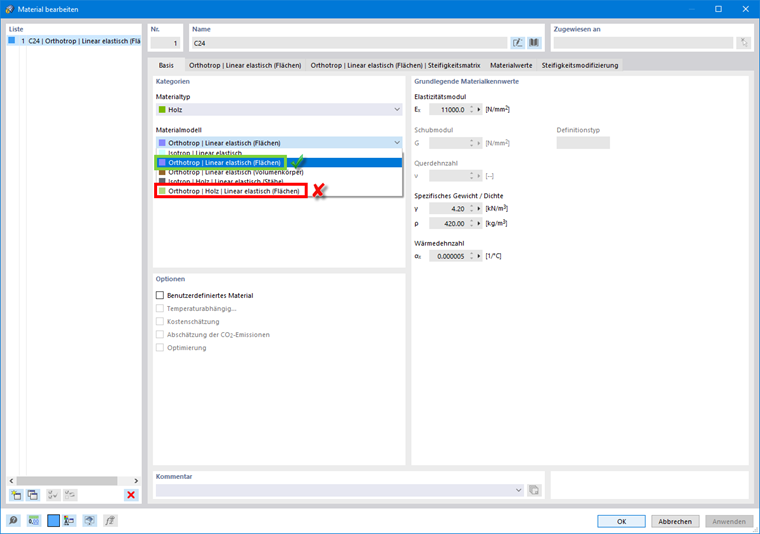

Auswahl des Materialmodells

Hinweis: Das Materialmodell 'Orthotrop | Holz | Linear elastisch (Flächen)' kann derzeit noch nicht in Kombination mit dem Dickentyp 'Schichten' verwendet werden.

Nach Umstellung auf das orthotrope Materialmodell, können die einzelnen Schichten entsprechend gedreht werden.

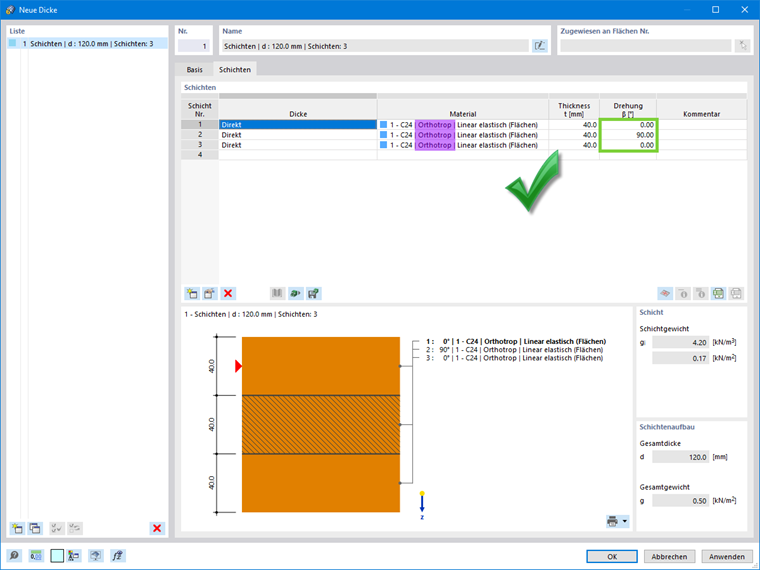

Eingabe Drehung bei Schichten mit orthotropen Materialmodell
