Kierunek ortotropowy dla warstw

Dlaczego'nie mogę zdefiniować obrotu podczas definiowania warstw?

Odpowiedź:

Jeżeli w kolumnie ' Obrót ' nie można zdefiniować kąta, to dla materiału wybrano izotropowy model materiałowy, w którym sztywności są identyczne we wszystkich kierunkach i nie ma potrzeby definiowania kąta.

FAQ

FAQ 005327 | Dlaczego nie mogę zdefiniować obrotu podczas definiowania warstw?

Wprowadzanie obrotu dla warstw z izotropowym modelem materiału

W przypadku używania materiałów anizotropowych (np. drewno) należy upewnić się, że model materiału ' jest ortotropowy | Wybrano opcję Liniowa sprężystość (powierzchnie) '.

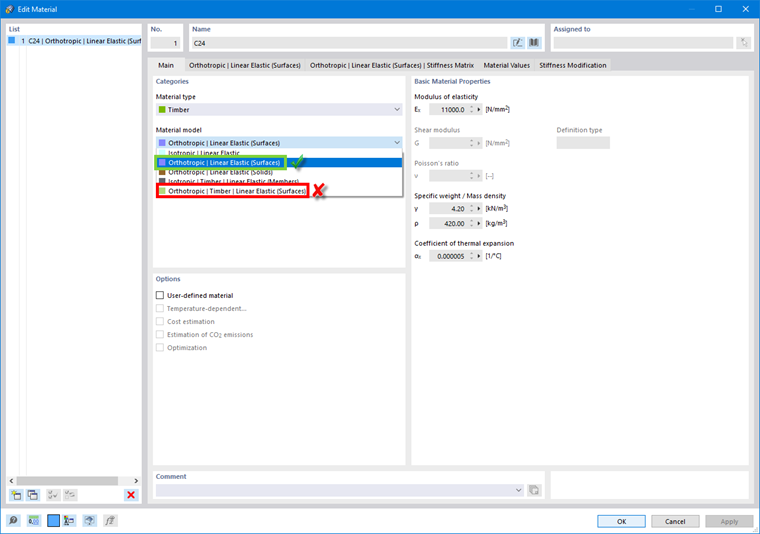

Wybór modelu materiałowego

Uwaga: Model materiałowy ' ortotropowy | Drewno | Liniowe sprężyste (powierzchnie) 'obecnie nie mogą być stosowane w połączeniu z typem grubości ' Warstwy '.

Po przejściu na ortotropowy model materiałowy można odpowiednio obracać poszczególne warstwy.

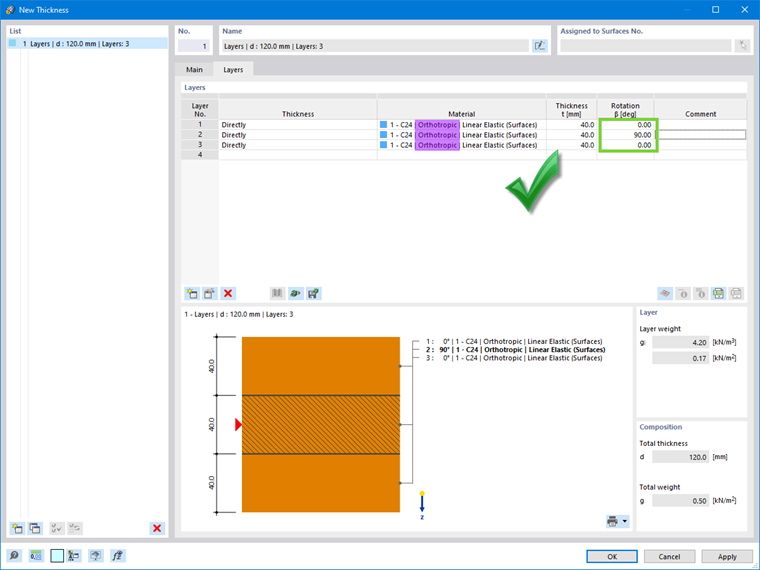

Wprowadzanie obrotu dla warstw z ortotropowym modelem materiału
