Směr ortotropie pro vrstvy

Proč nemohu při definování vrstev zadat natočení?

Odpověď:

Pokud ve sloupci 'Natočení' nelze zadat žádný úhel, byl pro materiál vybrán izotropní materiálový model, ve kterém jsou tuhosti ve všech směrech stejné a není tedy nutné úhel zadávat.

FAQ

FAQ 005327 | Proč nemohu při definování vrstev zadat natočení?

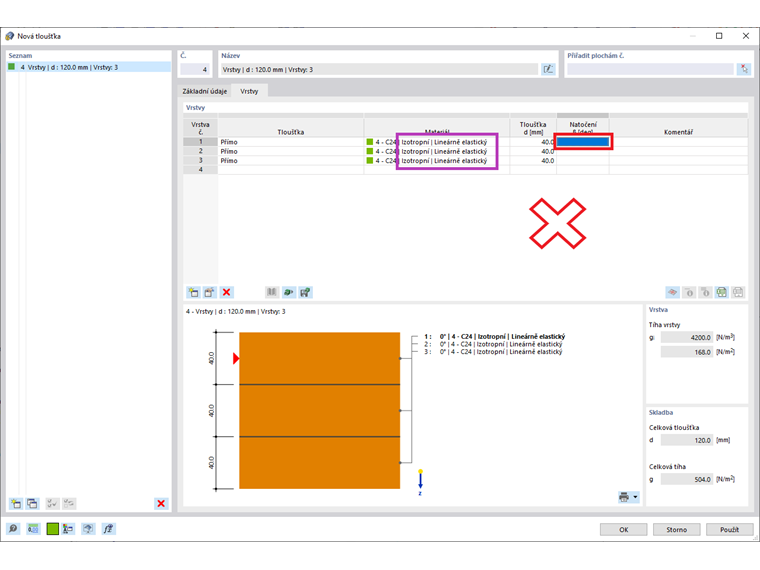

Zadání natočení pro vrstvy s izotropním materiálovým modelem

Pokud se používají materiály s anizotropním chováním (např. dřevo), je třeba zajistit, aby byl vybrán materiálový model 'Ortotropní | Lineárně elastický (plochy)'.

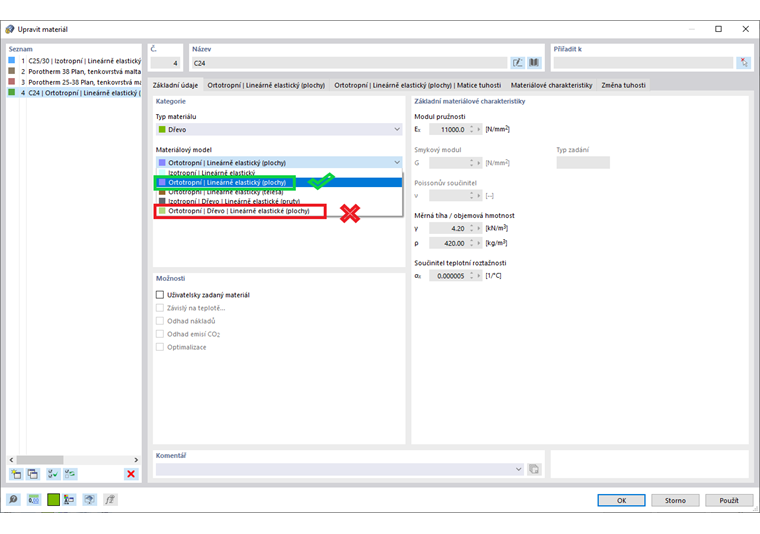

Výběr materiálového modelu

Poznámka: Materiálový model 'Ortotropní | Dřevo | Lineárně elastické (plochy)' nelze ještě v současnosti použít v kombinaci s typem tloušťky 'Vrstvy'.

Po přepnutí na ortotropní materiálový model lze jednotlivé vrstvy odpovídajícím způsobem natočit.

Zadání natočení pro vrstvy s ortotropním materiálovým modelem

Autor

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
