Данные о землетрясениях в инструменте геозоны в соответствии с DIN EN 1998

Исходные данные взяты из DIN EN 1998‑1/NA: 2021 07, включая дополнительный цифровой контент. Координаты GPS и ускорение отклика S_{aP, R} в области плато спектра отклика доступны в виде таблицы Excel. Он показывает координаты GPS широты и долготы в десятичных градусах с точностью до 0,1 °. Инструмент геозоны также работает с размером сетки 0,1 ° × 0,1 °. Значения из дополнительного цифрового контента определяются как центр каждой ячейки. Затем результат поискового запроса берется из соответствующей ячейки. Промежуточные значения не интерполируются и не экстраполируются. Поэтому может случиться так, что цветовой диапазон не соответствует результату из ячейки, потому что кривые не следуют за сеткой, а лежат на отдельном слое. Таким образом, этот слой не влияет на результаты и используется только для лучшего обзора.

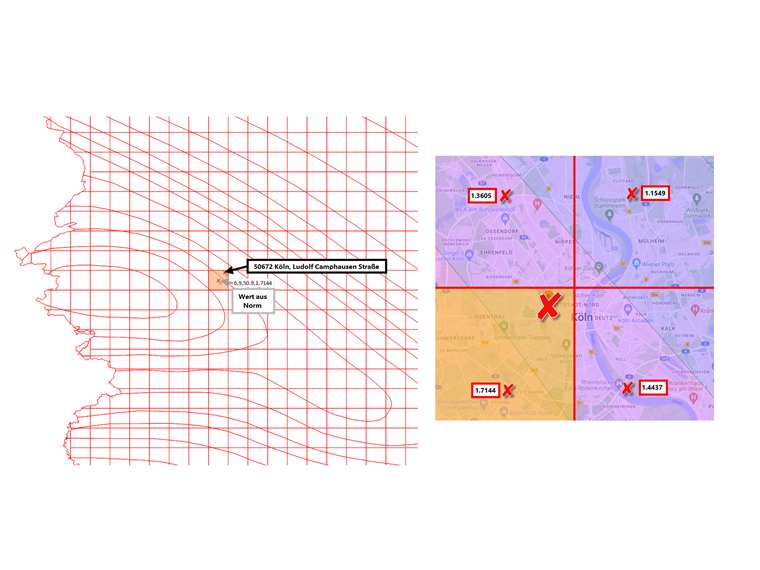

Пример: Город: Улица Людольфа Кампгаузена в Кельне

Как вы можете видеть на изображении, точка в ячейке расположена на 6,9 ° восточной долготы и 50,9 ° северной широты. Таким образом, в нужном месте будет ускорение отклика 1,7144 м/с², так как оно не интерполируется.
