分区工具中的地震数据按照 DIN EN 1998

Geo-zone 工具如何按照 DIN EN 1998-1 确定地震数据?


回复:

原始数据来自 DIN EN 1998-1/NA:2021 07,包括附加的数字内容。 GPS 坐标和反应谱高原区域的反应加速度 SaP, R可以在 Excel 表格中找到。 它以十进制度显示经纬度的 GPS 坐标,精度为 0.1°。 地理分区工具也适用于 0.1°×0.1° 的栅格。 附加数字内容的数值以每个单元格的中心定义。 然后从相应的单元格中获取搜索查询的结果。 中间值不是插值也不是外推的。 因此可能会出现颜色范围与单元格的结果不对应的情况,因为曲线不跟随栅格,而是位于单独的图层上。 因此,该层对结果没有影响,只是为了更好地概览。

示例
地点: Ludolf Camphausen 街 - 科隆

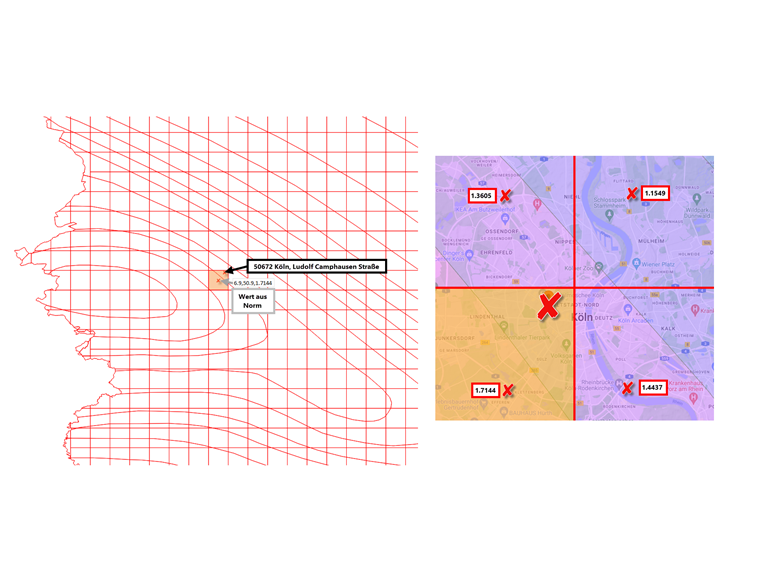

如图所示,单元格中的位置位于东经 6.9° 和北纬 50.9° 处。 因此,您要查找的位置没有插值,所以得到的反应加速度为 1.7144 m/s²。
