Erdbebendaten im Geo-Zonen-Tool gemäß DIN EN 1998

Die Rohdaten entstammen der DIN EN 1998-1/NA:2021-07 inkl. digitalem Zusatzinhalt. Die GPS Koordinaten sowie die Antwortbeschleunigung S_aP,R im Plateaubereich des Antwortspektrums liegen in Form einer Excel Tabelle vor. Darin sind die GPS Koordinaten für den Breiten- und Längengrad in Dezimalgrad mit einer Genauigkeit von 0,1° angegeben. Das Geo-Zonen-Tool arbeitet ebenfalls mit einer Rastergröße von 0,1°x0,1°. Als Mittelpunkt einer jeden Zelle sind die Werte aus dem digitalen Zusatzinhalt festgelegt. Das Ergebnis der Suchanfrage wird dann der entsprechenden Zelle entnommen. Zwischenwerte werden nicht interpoliert bzw. extrapoliert. Somit kann es vorkommen, dass sich der Farbbereich nicht mit dem Ergebnis aus der Zelle deckt, da die Kurven nicht dem Raster folgen, sondern auf einem eigenen Layer liegen. Dieser Layer hat somit keinen Einfluss auf die Ergebnisse und dient nur zur besseren Übersicht.

Beispiel: Ort: Ludolf Camphausen Straße in Köln

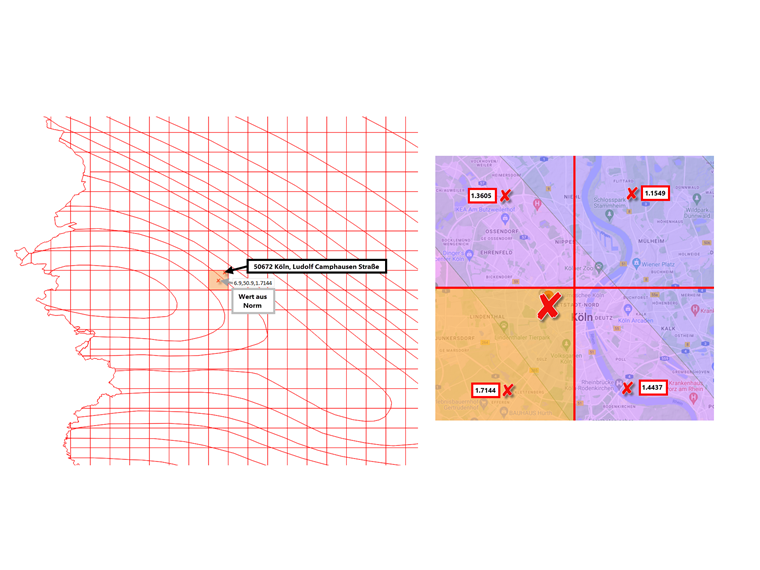

Wie auf dem Bild zu erkennen ist, liegt der Ort in der Zelle mit einem Mittelpunkt bei 6.9° östlicher Länge und 50.9° nördlicher Breite. Somit erhält der gesuchte Ort eine Antwortbeschleunigung von 1,7144 m/s², da dieser nicht interpoliert wird.
