Údaje o zemětřesení v nástroji pro stanovení oblastí zatížení podle DIN EN 1998
Jak nástroj pro stanovení oblastí zatížení stanoví údaje o zemětřesení podle DIN EN 1998-1?
Odpověď
Základní údaje jsou převzaty z DIN EN 1998-1/NA:2021-07 včetně přídavného digitálního obsahu. Souřadnice GPS a zrychlení spektrální odezvy SaP,R v náběhové oblasti spektra odezvy jsou k dispozici v excelové tabulce. V ní jsou GPS souřadnice zeměpisné šířky a délky v desetinném formátu stupňů s přesností na 0,1°. Nástroj pro stanovení oblastí zatížení pracuje také s velikostí rastru 0,1° x 0,1°. Hodnoty z přídavného digitálního obsahu se definují pro buňku podle hodnoty ve středu buňky. Výsledek vyhledávacího dotazu se pak převezme z příslušné buňky. Mezihodnoty nejsou interpolovány ani extrapolovány. Může se tedy stát, že se barva oblasti neshoduje s výsledkem z buňky, protože křivky nekopírují rastr, ale leží na samostatné vrstvě. Tato vrstva tak nemá žádný vliv na výsledky a slouží pouze pro lepší přehled.
Příklad:
Místo: Ulice Ludolfa Camphausena v Kolíně nad Rýnem

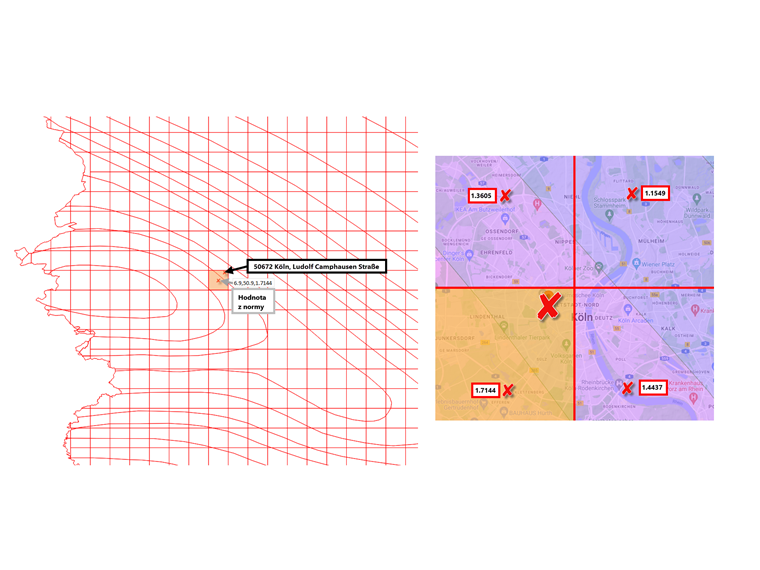

Jak vidíme na obrázku, místo leží v buňce se středem na 6,9° východní délky a 50,9° severní šířky. Hledané místo tak získá zrychlení spektrální odezvy 1,7144 m/s², neboť nedochází k interpolaci.
Klíčová slova
Odpověď
Základní údaje jsou převzaty z DIN EN 1998-1/NA:2021-07 včetně přídavného digitálního obsahu. Souřadnice GPS a zrychlení spektrální odezvy SaP,R v náběhové oblasti spektra odezvy jsou k dispozici v excelové tabulce. V ní jsou GPS souřadnice zeměpisné šířky a délky v desetinném formátu stupňů s přesností na 0,1°. Nástroj pro stanovení oblastí zatížení pracuje také s velikostí rastru 0,1° x 0,1°. Hodnoty z přídavného digitálního obsahu se definují pro buňku podle hodnoty ve středu buňky. Výsledek vyhledávacího dotazu se pak převezme z příslušné buňky. Mezihodnoty nejsou interpolovány ani extrapolovány. Může se tedy stát, že se barva oblasti neshoduje s výsledkem z buňky, protože křivky nekopírují rastr, ale leží na samostatné vrstvě. Tato vrstva tak nemá žádný vliv na výsledky a slouží pouze pro lepší přehled.
Příklad: Místo: Ulice Ludolfa Camphausena v Kolíně nad Rýnem
Jak vidíme na obrázku, místo leží v buňce se středem na 6,9° východní délky a 50,9° severní šířky. Hledané místo tak získá zrychlení spektrální odezvy 1,7144 m/s², neboť nedochází k interpolaci.
DIN EN 1998-1/NA Zemětřesení Nástroj pro stanovení oblastí zatížení
