Диаграммы расчёта в RFEM 6 и RSTAB 9

Во время расчета в окне решателя RFEM 6 и RSTAB 9 отображается диаграмма сходимости (рисунок 1).

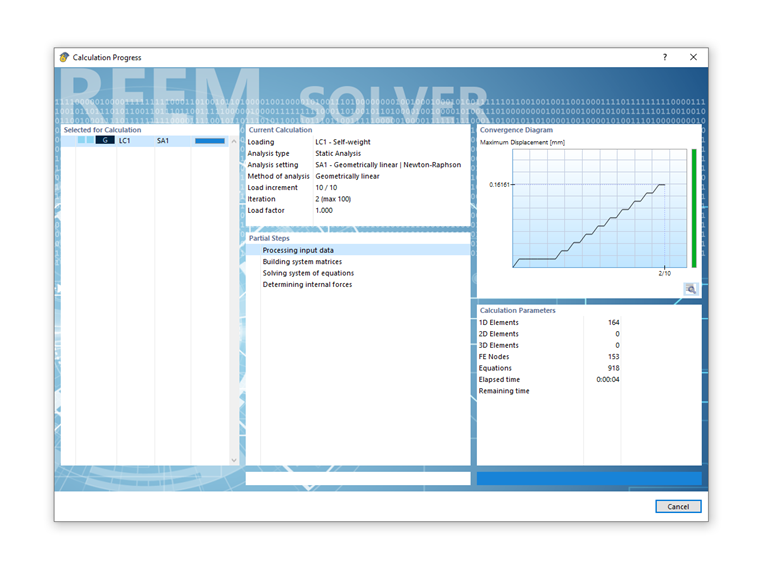

1 Rfem 6 | Окно решателя

Для вставки и изменения таких диаграмм расчёта введена новая основная группа. Sie finden diese im Daten-Navigator unterhalb der Gruppe 'Lasten'. In den Ergebnistabellen lassen sich die Berechnungsdiagramme ebenfalls aufrufen, sofern Sie welche definiert haben (siehe Bild 02).

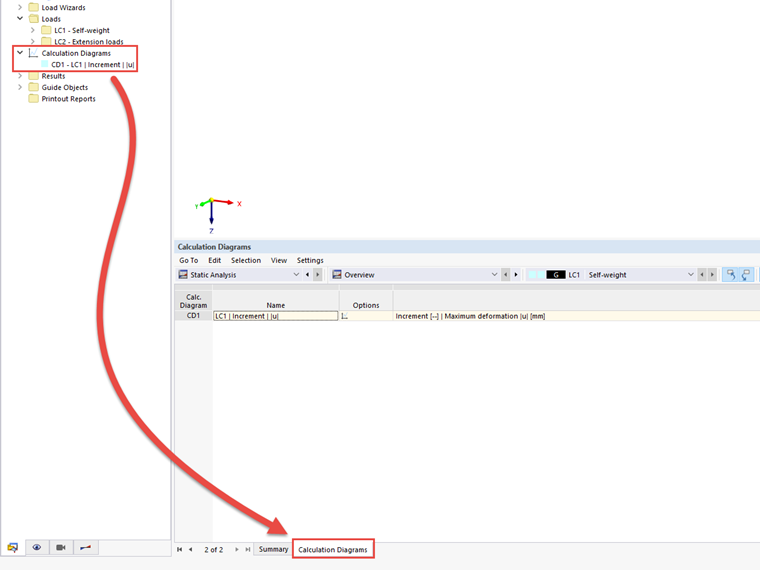

2 После определения диаграмм расчета их можно также открыть в таблицах результатов.

Wenn Sie einen Lastfall oder eine Kombination über mehrere Laststufen berechnen, aktivieren Sie in den Statikanalyse-Einstellungen zusätzlich das Speichern der Ergebnisse aller Laststufen (siehe Bild 03). В противном случае на диаграмме расчёта будут изображаться только результаты самого высокого приращения.

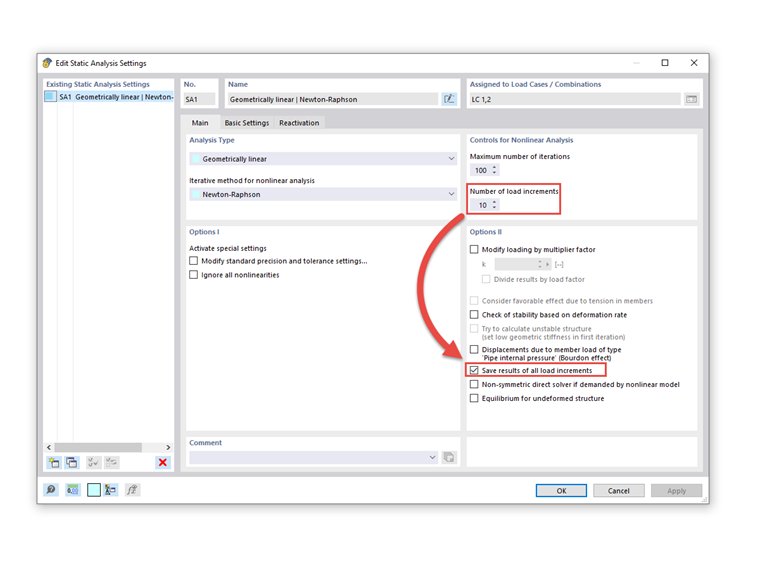

3 Сохранить результаты всех уровней нагрузок в настройках расчета конструкций

Der Dialog 'Berechnungsdiagramm bearbeiten' wird in Bild 04 gezeigt.

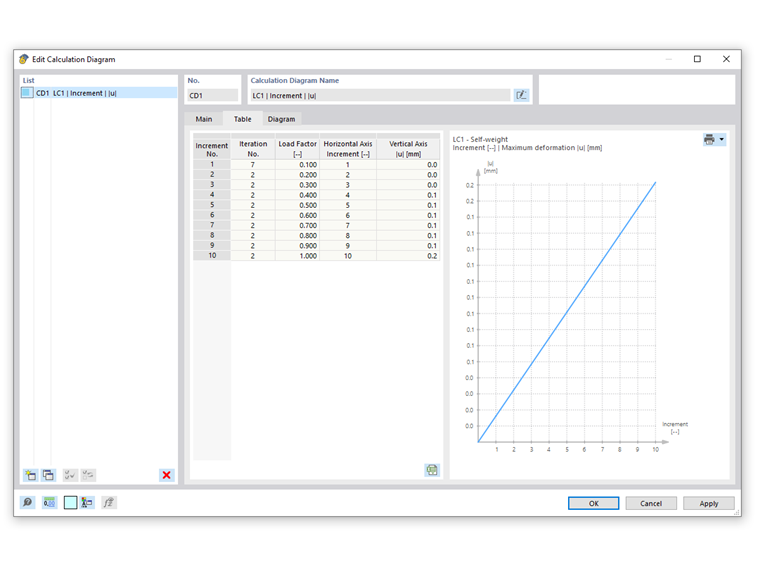

4 Диалоговое окно 'Изменить диаграмму расчета'
