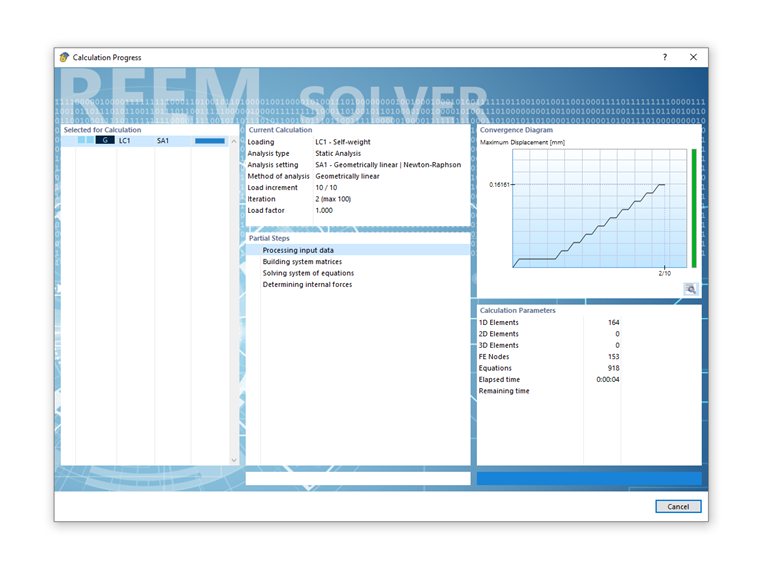

Pendant le calcul, le diagramme de convergence est affiché dans la fenêtre du solveur de RFEM 6 et de RSTAB 9 (voir la Figure 01).

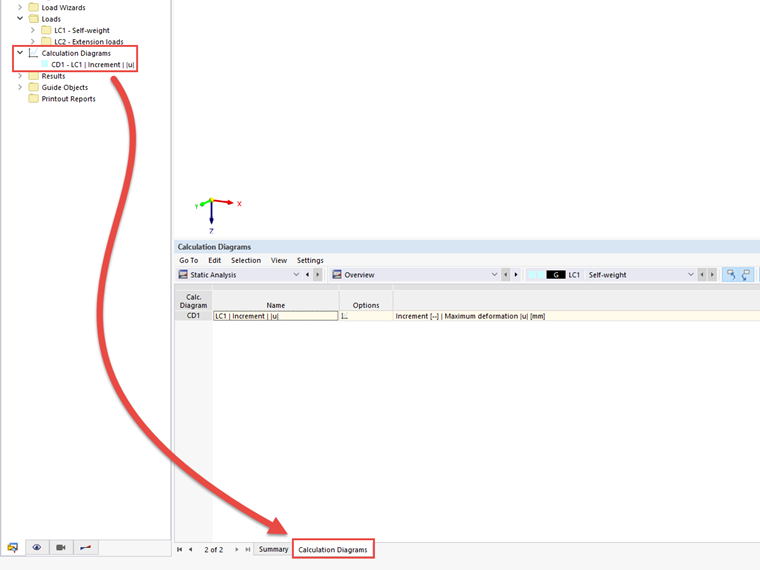

Un nouveau groupe principal a été introduit pour l'insertion et la modification des diagrammes de calcul. Vous le trouverez dans le Navigateur-Données, sous le groupe « Charges ». Les diagrammes de calcul peuvent également être ouverts dans les tableaux de résultats, à condition d'avoir été définis (voir la Figure 02).

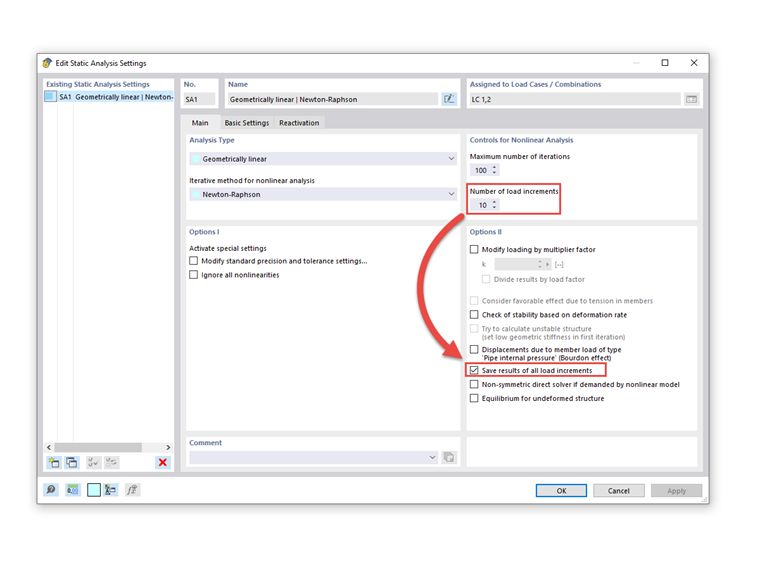

Si vous calculez un cas de charge ou une combinaison dans plusieurs incréments de charge, activez l'option « Enregistrer les résultats de tous les incréments de charge » dans les paramètres pour l'analyse statique (voir la Figure 03). Sinon, seuls les résultats de l'incrément le plus élevé seront affichés dans le diagramme de calcul.

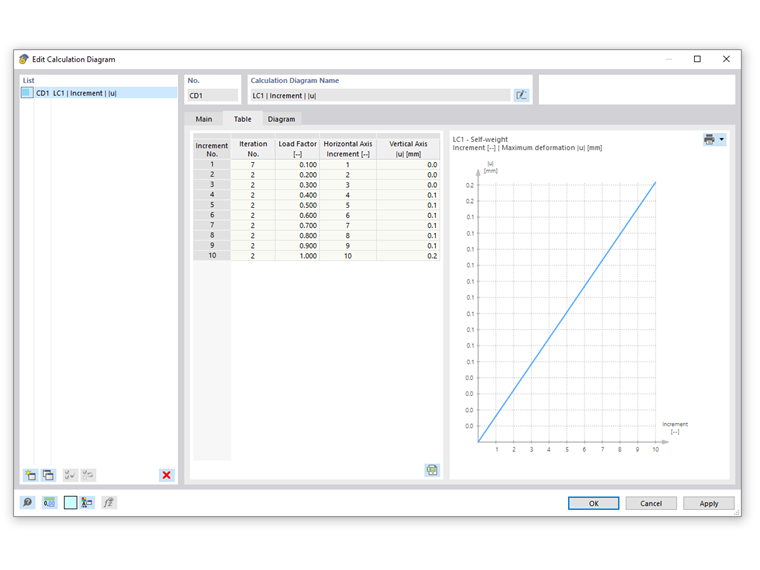

La boîte de dialogue « Modifier le diagramme de calcul » est illustrée dans la Figure 04.
