Diagramas de cálculo no RFEM 6 e no RSTAB 9

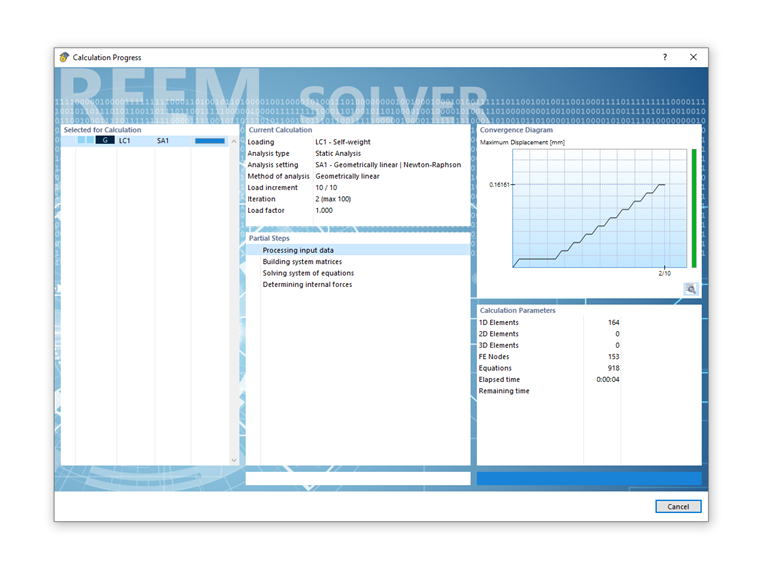

Durante o cálculo, o diagrama de convergência é apresentado na janela do solucionador do RFEM 6 e do RSTAB 9 (ver Figura 01).

1 RFEM 6 | Janela do solucionador

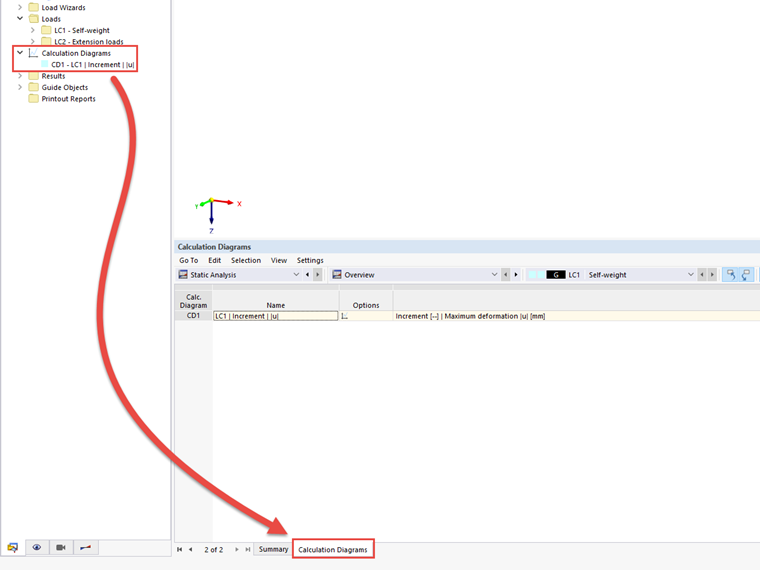

Foi introduzido um novo grupo principal para a inserção e edição desses diagramas de cálculo. Sie finden diese im Daten-Navigator unterhalb der Gruppe 'Lasten'. In den Ergebnistabellen lassen sich die Berechnungsdiagramme ebenfalls aufrufen, sofern Sie welche definiert haben (siehe Bild 02).

2 Após a definição dos diagramas de cálculo, também é possível abri-los nas tabelas de resultados.

Wenn Sie einen Lastfall oder eine Kombination über mehrere Laststufen berechnen, aktivieren Sie in den Statikanalyse-Einstellungen zusätzlich das Speichern der Ergebnisse aller Laststufen (siehe Bild 03). Caso contrário, apenas os resultados do incremento mais alto serão apresentados no diagrama de cálculo.

3 Guardar os resultados de todos os incrementos de carga nos parâmetros de análise estática

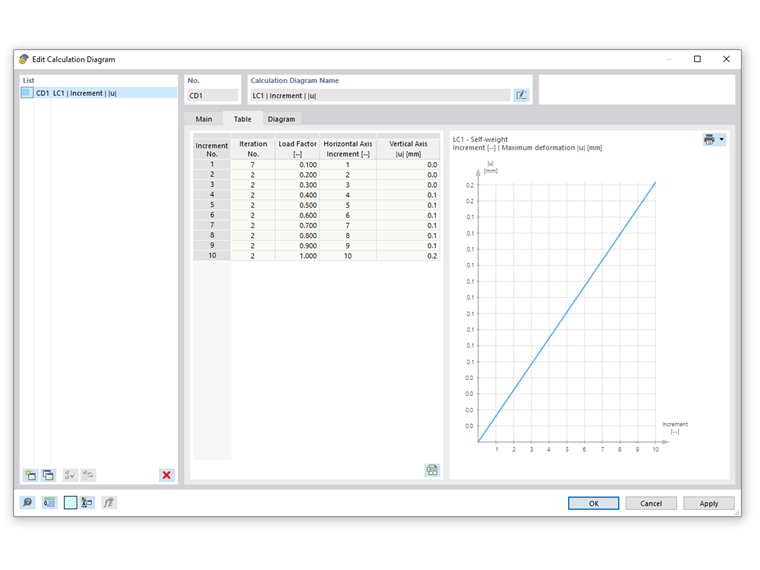

Na Figura 04, é apresentada a caixa de diálogo "Editar diagrama de cálculo".

4 Caixa de diálogo Editar diagrama de cálculo
