Výpočtové diagramy v programech RFEM 6 a RSTAB 9

Jak mohu po výpočtu v programu RFEM 6 nebo RSTAB 9 otevřít výpočtové diagramy?

Odpověď:

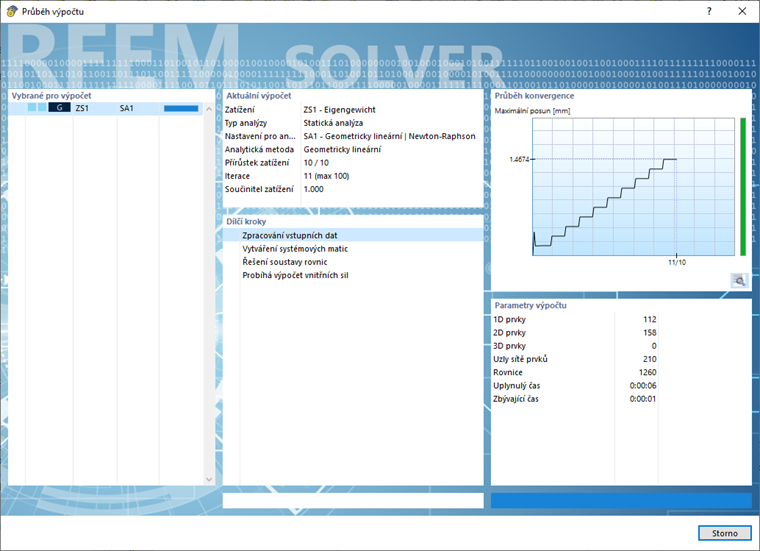

Během výpočtu se v okně řešiče programů RFEM 6 a RSTAB 9 zobrazí diagram konvergence (viz Obrázek 01).

FAQ

FAQ 005353 | Jak mohu v programu RFEM 6 nebo RSTAB 9 po výpočtu zobrazit výpočtové diagramy...

RFEM 6 | Dialog řešiče

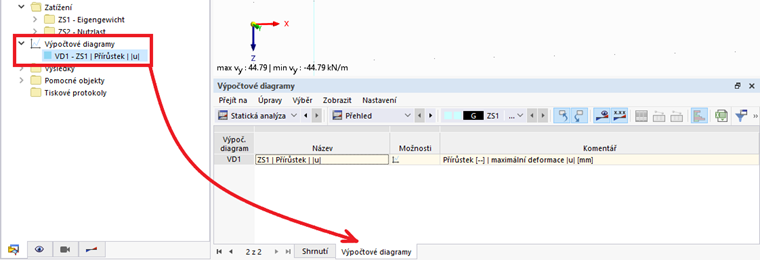

Zum Einfügen und Editieren der Berechnungsdiagramme wurde eine neue Hauptgruppe eingeführt. Sie finden diese im Daten-Navigator unterhalb der Gruppe 'Lasten'. In den Ergebnistabellen lassen sich die Berechnungsdiagramme ebenfalls aufrufen, sofern Sie welche definiert haben (siehe Bild 02).

Výpočtové diagramy lze po zadání vyvolat také ve výsledkových tabulkách.

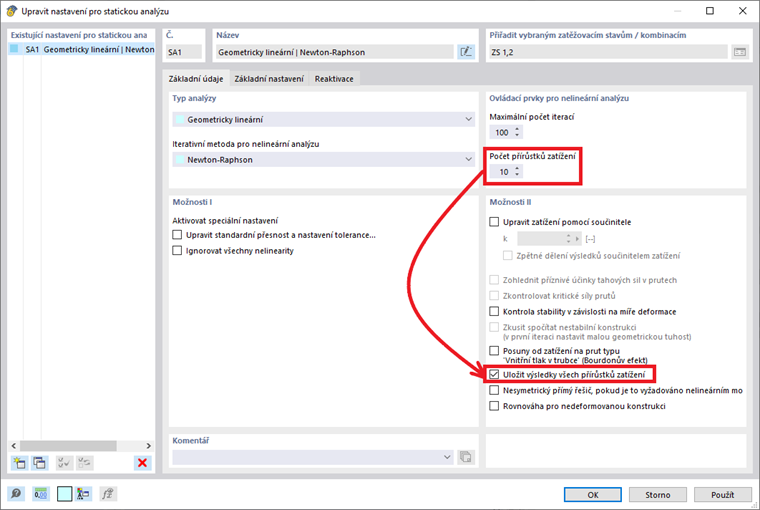

Wenn Sie einen Lastfall oder eine Kombination über mehrere Laststufen berechnen, aktivieren Sie in den Statikanalyse-Einstellungen zusätzlich das Speichern der Ergebnisse aller Laststufen (siehe Bild 03). Anderenfalls werden im Berechnungsdiagramm nur die Ergebnisse des höchsten Inkrements angezeigt.

Uložte výsledky všech přírůstků zatížení v Nastavení pro statickou analýzu

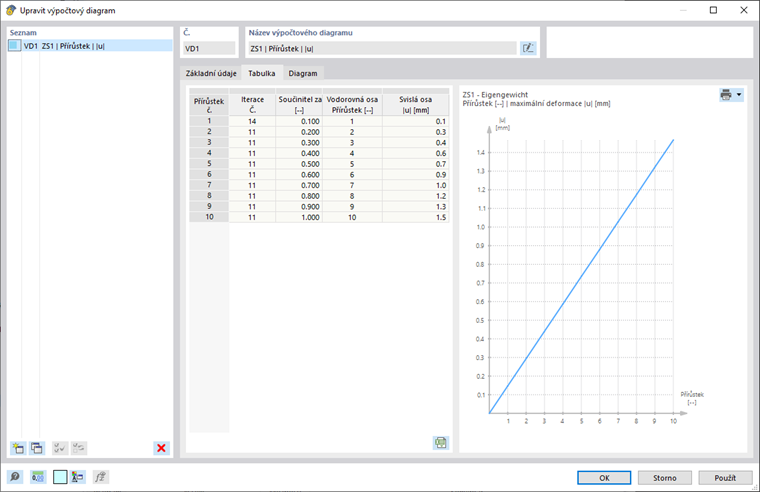

Der Dialog 'Berechnungsdiagramm bearbeiten' wird in Bild 04 gezeigt.

Dialog Upravit výpočtový diagram
