Diagramas de cálculo en RFEM 6 y RSTAB 9

¿Cómo puedo abrir los diagramas de cálculo después del cálculo en RFEM 6 o RSTAB 9?


Respuesta:

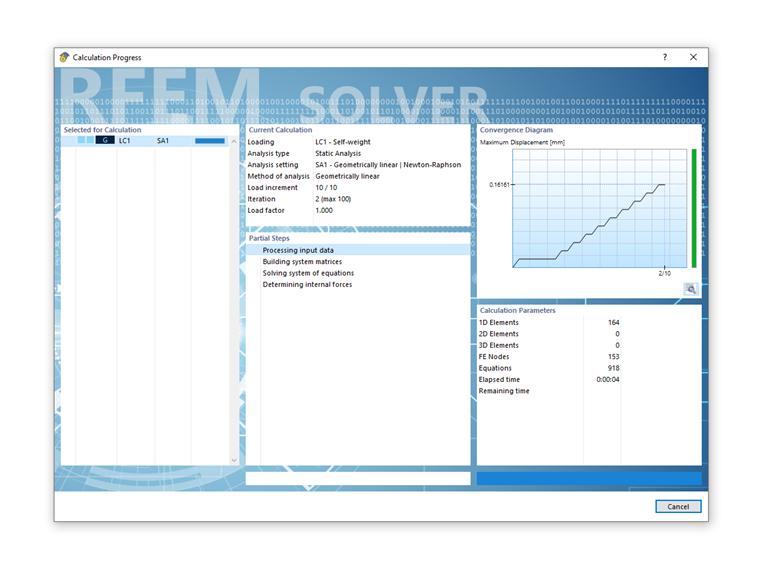

Durante el cálculo, el diagrama de convergencia se muestra en la ventana del solucionador de RFEM 6 y RSTAB 9 (ver figura 01).

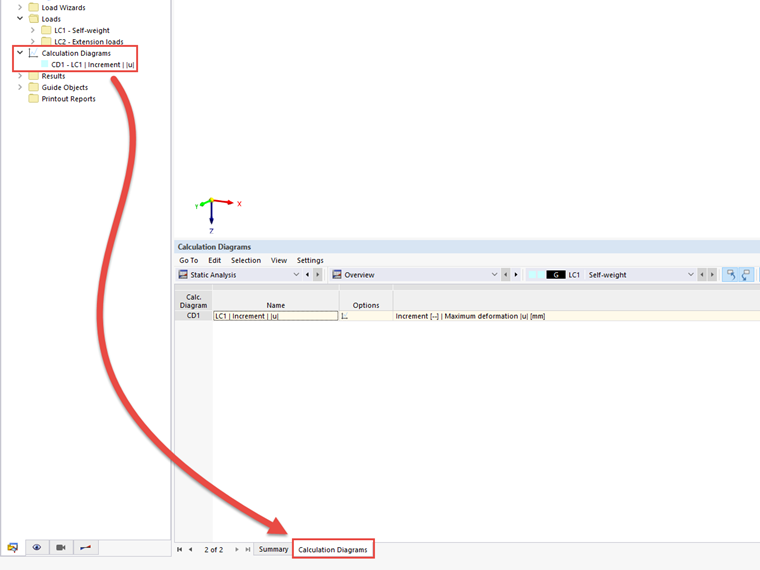

Zum Einfügen und Editieren der Berechnungsdiagramme wurde eine neue Hauptgruppe eingeführt. Sie finden diese im Daten-Navigator unterhalb der Gruppe 'Lasten'. In den Ergebnistabellen lassen sich die Berechnungsdiagramme ebenfalls aufrufen, sofern Sie welche definiert haben (siehe Bild 02).

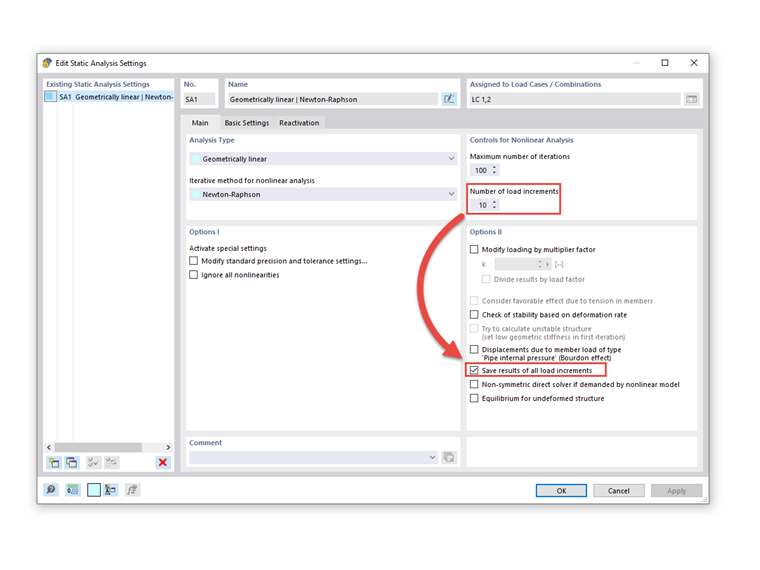

Wenn Sie einen Lastfall oder eine Kombination über mehrere Laststufen berechnen, aktivieren Sie in den Statikanalyse-Einstellungen zusätzlich das Speichern der Ergebnisse aller Laststufen (siehe Bild 03). Anderenfalls werden im Berechnungsdiagramm nur die Ergebnisse des höchsten Inkrements angezeigt.

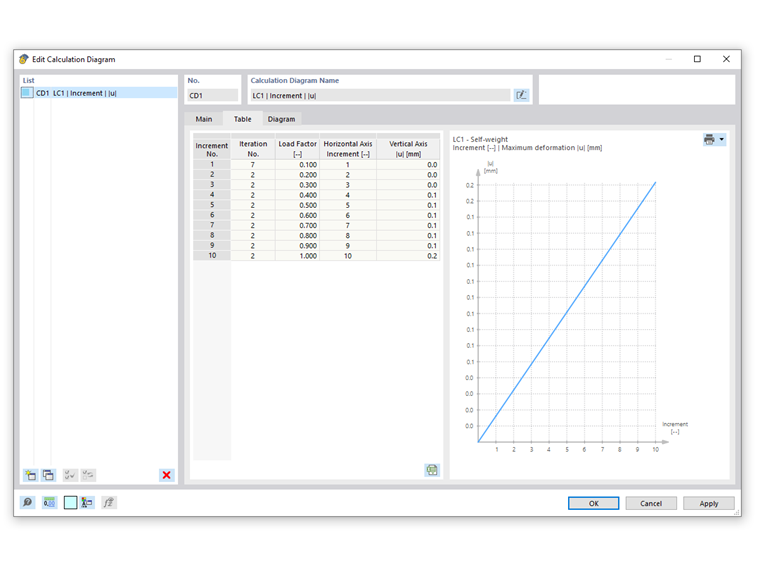

Der Dialog 'Berechnungsdiagramm bearbeiten' wird in Bild 04 gezeigt.
